2021年安全工程师复习资料：TN-S 接零保护系统
施工现场临时用电的原则
为保证施工现场用电安全，有效防止触电和电气火灾事故，施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须遵守以下三项基本用电安全原则：
(1)采用三级配电系统。
(2)采用二级漏电保护系统。
(3)采用TN-S接零保护系统。
二、TN-S 接零保护系统（考点四★★★★辨析）
按照《施工现场临时用电安全技术规范》(JGJ46)的规定：在施工现场用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统中，必须采用TN-S接零保护系统。
当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。

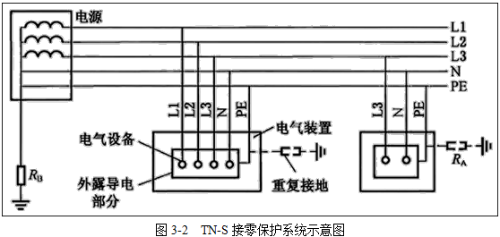

TN-S系统为电源中性点直接接地时，电气设备外露可导电部分通过零线接地的接零保护系统。N为工作零线，PE为专用保护接地线，即设备外壳连接到PE上。
TN-S方式供电系统是把工作零线N和专用保护线PE严格分开的供电系统。系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。
PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。
