欧洲标准（EN）被欧盟及其成员国作为该国的国家标准强制执行以来，对我国及其他国家在标准应用和修订方面都起了积极的参考和借鉴作用。目前欧洲标准越来越受到国际范围的认可，其中大多数标准已被等同等效地转化为国际标准（ISO）。本文就部分铁基材料及焊接填充材料的欧洲标准从修订、内容、应用和相应的ISO标准之间关的系作概括性介绍。

　　一、部分原材料和焊接材料欧洲标准的制订

　　大部分原材料和焊接材料欧洲标准是在1992-1998年间由欧洲标准化委员会起草并制订的，最终由各成员国投票表决，一经通过，该标准的原国家标准就将废止，执行统一的欧洲标准。从内容上看，其来源由三部分组成，一部分是前欧洲标准（EU），EU标准是欧盟的主要成员国在四、五十年的历史进程中形成的一系列标准性的技术文件，所以较为熟悉并易被各成员国所接受；如前欧洲标准EU20（钢的概念、分类）转化成欧洲标准EN10020（钢的概念、分类）。第二部分是德国工业标准（DIN），由于德国在欧盟中的经济地位和其在冶金、焊接技术方面的出众表现，将DIN标准的内容作为目前的欧洲标准。如德国标准DIN8575（热强钢的气体保护焊焊丝）转化成欧洲标准EN12070（热强钢的气体保护焊焊丝）；第三部分是将ISO方面现有标准等同等效地采纳为欧洲标准，如国际标准ISO13916（焊接时预热、层间和保护温度的测量）转化为欧洲标准ENISO13916（焊接时预热、层间和保护温度的测量）。从现有欧洲标准来看，在制订时都尽量采纳或参照现有ISO标准，并在标记方法、内容上与ISO标准具有一致性，比ISO相应标准更细、更具体。

　　二、部分原材料欧洲标准的内容简介

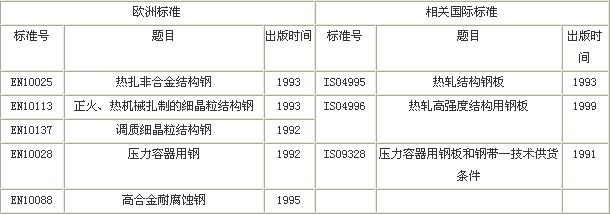

　　欧洲标准中涉及到可焊接的铁基材料常用标准如下：

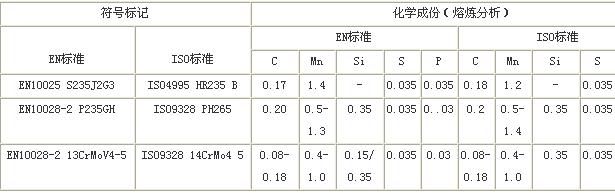

　　以常用非合金结构钢和压力容器用钢为例，从符号标记、化学成份上对EN标准和ISO标准对比：

　　都采用了标准号+附加符号的标记方法，从材料的标记则反映了材料的用途、强度性能、质量等级、供货状态，如EN10025S235J2G3中，S-结构用钢、235-16mm以下屈服强度的最低值为235Mpa、J2G3-质量等级（冲击功和供货状态），而ISO4995HR235B中，HR-热扎状态、235—屈服强度的最低值为235Mpa、B-质量等级。

　　在化学成份和机械性能方面的规定基本一致，只是欧洲标准划分更细一点，例如在强度用钢的标准中，欧洲标准列出了材料在不同供货厚度下的屈服强度和抗拉强度的最低值，而国际标准只给出一个范围。

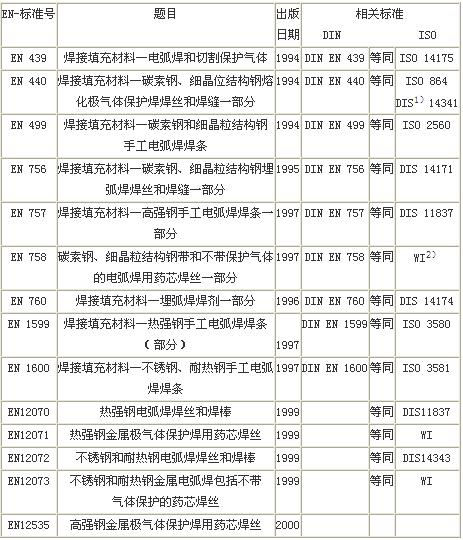

　　三、常用焊接填充材料的欧洲标准简介（下表）

　　 以碳钢及细晶粒结构钢和热强钢的手工电弧焊为例，从符号标记和应用方面与ISO标准做以对比：

　　从碳钢及细晶粒结构钢焊条标准来看，标记格式是相同的，但代表的含义不完全一致，如EN499E380RC中E—手工电弧焊方法符号、38—熔敷金属的最低屈服强度为380Mpa，最低延伸率为20℅、0-0℃时V型缺口冲击功最低为47J、RC—药皮类型；ISO2560E432RC中E—手工电弧焊方法符号、43-熔敷金属的抗拉强度为430-510Mpa，最低延伸率为22℅、2-0℃时V型缺口冲击功最低为28J、RC-药皮类型，从热强钢焊条标准来看，标记格式也是相同的，只是熔敷金属的化学成份标记符号在EN标准中为CrMo1，而在ISO标准中为1CrMo.纵观欧洲焊接填充材料的标记方法，其规律为熔敷金属性能或化学成份+填充材料类型或代号组成，如：EN440G466MG3Si1，466-气体保护焊熔敷金属性能、MG3Si1—采用混合气体，G3Si1焊丝。这样从符号标记就可以大致看出材料选择是否合理。

　　四欧洲标准的理解和应用要点欧洲标准具有分类较细、针对性较强的特点，在应用时注意其前提条件，例如采用手工电弧焊焊接结构钢时的焊条标准有EN499、EN757，EN499适用于材料屈服强度≤500Mpa的强度结构用钢，而EN757适用于材料屈服强度>500Mpa的强度结构用钢。另外，欧洲标准在制定的同时，由各学术机构或权威部门制定了很多材料的使用规范或规程，用于材料制定冷加工或热加工技术条例的依据，如德国的钢铁材料规范SEW088（关于材料熔化焊的焊接制造规程）。若不是特殊定货，那麽该材料在焊接制造时可按SEW088来制定焊接工艺规程。
