1工程概况

　　汤臣高尔夫花园位于上海浦东新区龙东大道1号，与汤臣豪园住宅小区遥相呼应。该工程属高级住宅小区，小区的建筑形式为别墅和小高层公寓。而由本公司设计与安装中央空调系统的A8-201室，类属小高层公寓，共四室二厅，套内面积156.53㎡，室内净高2.76m，窗台高445/660/680mm，梁高350/365/380mm。房屋建筑外围护结构墙体，采用砖墙结合混凝土砌块，窗体采用中空玻璃塑钢窗。这在一定程度上减小了外围护结构的冷热负荷。

　　2空调设备选型

　　由于该业主为两口之家，所以在空调系统的选用上，除了要求性价比较好外，最主要的是以后维护方便，每个房间可独立控制，运行成本要低。在比较了多种方案后，决定采用海尔H-MRV（家庭变频一拖多中央空调）和KFR（都市小隐侠）系列的组合方案。该方案能满足根据该住宅的不同的房间面积、个性特点、装潢要求等实际需求，可灵活搭配，任意调节，达到套餐式设计优化组合，安装便捷，操控简易，而且此系统提供多种冷媒配管分岐方式。单系统配管最长可达50m，落差可达30m。

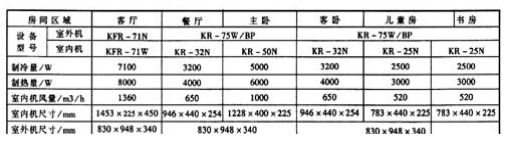

　　室内机为卡式暗藏式，此机型高度仅225mm，它的安装能带来平滑、完美的室内装饰效果，对于居家生活保持和谐的气氛来说是十分重要的。卡式暗藏式空调可随意选择风口形式，满足房间布局和整体舒适感的需求。这种空调系统无水管连接，因此杜绝了水管因为安装或保温不良等问题而造成漏水的可能。由于小区供电为三相供电，为达到供电平衡，系统采用两台KR-75W/BP外机，一台KFR-71W外机，以此达到供电平衡。具体见表1。

　　3管道布置

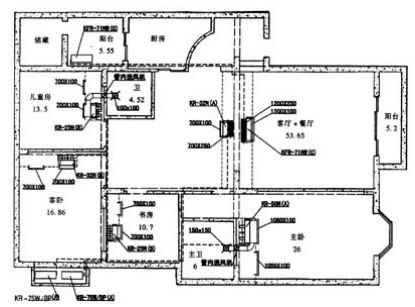

　　为尽量减少因送回风管道阻力而影响送风效果的原则，同时要兼顾此房屋结构梁多且不易穿过和整套住宅的装潢效果，进行室内机及风管、铜管布置（见图1）。

　　4气流组织

　　负责客厅和餐厅的KFR-71N和KR-32N内机，吊装在客厅与餐厅中梁两侧。KFR-71N面向客厅，KR-32N面向餐厅。采取侧送下回的送回风方式。风口均采用单层百叶门铰式风口。主卧室及主卫生间共用一台KR-50N，室内机吊装在主卧衣橱顶部30cm，检修孔开在橱内，采取侧送侧回的送回风方式。由于主卫生间送风与主风向呈180°。故采用管内送风机强行送风。为避免主卫的浑浊空气通过回风进入卧室，故卫生间只开设送风口一个，不设回风口。书房（KR-25N）儿童房（KR-25N）客房（KR-32N）也均采用在书橱、衣橱顶部30cm吊装室内机。为什么都采用如此形式呢，原因在于业主的装潢风格是每个房间均有落地橱柜。而采用此方案一是检修孔隐蔽，二是风口与橱柜融为一体，美观性加强。由于该住宅可置外机位置只有一处，而此方案有三台外机，故把两台KR-75W/BP机组并排放于此处。而KFR-71W置于工作阳台内。业主在使用该机组时，必须把工作阳台门关上，阳台窗打开，以利于散热。

　　5安装中注意问题

　　保温铜管需贴顶部及墙角固定，以免产生晃动。冷凝水管安装需保持一定的坡度，同时保证冷凝水管坡度逐渐降，以使冷凝水能畅通排除。

　　6维护保养

　　回风口的滤网每隔半年应进行清洗，保证回风效果。每台室内机的电气盒及铜管接头下均需留有检修位置，方便将来的检修。室外机散热片应每隔3-5年进行清洗，否则散热片积累的污垢会影响空调机的热交换效率。

　　7设计总结

　　（1）家用中央空调在选型时不应盲目套用有关经验指标，而应根据建筑围护，用户实际使用情况等多方面因数，计算确定。

　　（2）由于家用中央空调系统不同于普通家用空调，如风管及铜管的走向与安装、风口的布置及形式等都应与装潢设计充分配合，且家用中央空调系统多为隐蔽工程，对安装调试应引起高度重视。

　　8总体评价

　　该工程充分考虑到民用住宅与公共场所装修要求的不同，将所有的室内机及风管均安装在吊顶中，铜管则藏于吊顶或石膏线内，对主要使用区域顶部的装修格局未造成大的影响。与使用壁挂机、柜机相比，室外机的数量大大减少，内机也全部暗藏在吊顶中，使整个房间的装修效果得到提升。
