隧道施工明挖段施工方法

　　本标段区间隧道明挖段起讫里程：右线CK13+250.0～CK13+435.0长185m、左线CK13+250.0～CK13+437.5长187.5m及车辆段出入段线，采用明挖法施工，断面形式为矩形钢筋混凝土框架结构。车辆段出入段线沿区间隧道左右线之间以3‰、34.35‰的坡度上坡，前行至左CK13+547.141处从区间隧道左线上方穿出地面，区间隧道左右线从CK13+250.0开始以3‰上坡，到CK13+290转为-25‰下坡至明暗分界里程后暗挖进洞。

　　区间明挖段施工方法

　　该区间隧道明挖段基坑右侧靠近深南大道，为防止该侧地表沉降，基坑围护采用φ1200人工挖孔桩排桩，桩插入基坑底以下6.0m，桩顶设冠梁，桩身设腰梁及预应力锚索。桩顶冠梁顶面至地面1～3m按1：1坡度放坡开挖，土钉支护。基坑左侧及东西侧均采用1：1放坡开挖，土钉支护。

　　围护结构施工

　　（一）人工挖孔桩施工

　　在人工挖孔桩施工前先将桩顶冠梁标高以上1～3m厚的土体按1：1

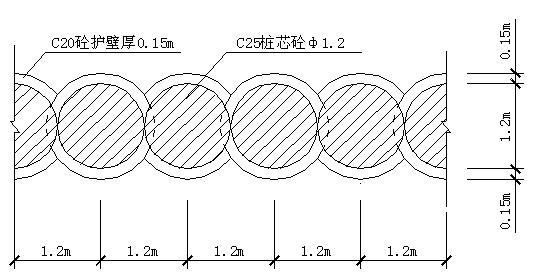

　　放坡开挖并作土钉支护，其施工工艺见“土钉墙支护”。φ1200人工挖孔桩密排布置，桩芯相切，护壁咬合，基坑右侧共设置156根，其排列布置如下图：

……

　　详情请下载附件：明挖隧道施工组织设计
