幕墙是建筑外围护结构,它由金属结构和玻璃板块或单元板块组成。对建筑物进行幕墙装饰,可使建筑物更加明亮、挺拔;按照建筑物要求和功能不同,采用不同的幕墙型式和不同材料的合理组合,又会使建筑物具有鲜明的特点和个性。幕墙装饰可起到扩展城市空间的效果,净化和美化城市的目的,是城市文明的标志之一。
幕墙对建筑物进行装饰,在国内已广泛应用。近几年来,不论在建筑幕墙的结构型式、新材料的应用方面,还是在装饰规模上都有很大的发展。但由于国家幕墙标准和规范没有及时跟上,以及我们幕墙设计基础理论的了解掌握、设计水平、幕墙材料、工艺等原因,使我们与国外同行存在较大的差距,特别在幕墙设计方面需要我们努力赶上。
在进行幕墙结构设计时,我们常常按照以往的习惯多考虑结构安全,比较重视结构强度设计和计算,而对幕墙的防雨水渗漏设计和应采取必要的措施重视不够,使雨水渗漏问题成为当前建筑幕墙最多的和最常见的故障之一。建筑幕墙若产生雨水渗漏会造成很大的危害:会造成室内装饰和设备的损坏,降低幕墙的使用寿命。雨水渗漏又会造成室内工作环境的污染,使工作人员增加烦恼,产生不安全感。因此,我们在进行幕墙设计时,对幕墙雨水渗漏必须认真对待,妥善加以解决。下面就防治幕墙雨水渗漏的设计和施工谈一些看法。
一、雨水渗漏性能是幕墙的重要性能之一幕墙雨水渗漏性能是指在风雨同时作用下,幕墙透过雨水的能力。雨水渗漏性能的气候因素是暴风雨时的风速和降雨强度。作为幕墙的重要性能指标,建设部制定的行业标准《建筑幕墙》(JC3035-1996)第4.1.2条对幕墙雨水渗漏性能有明确的要求,并对幕墙雨水渗漏性能进行分级。幕墙雨水渗漏性能是以作用在幕墙表面上的风荷载标准值除以2.25所得出的数据作为固定部分的设计值(P),可开启部分的等级和固定部分相对应。
幕墙雨水渗漏性能等级的测定:试验时采用淋水量4l/㎡.min均匀喷淋到幕墙样件表面上,以样件出现严重渗漏时所承受的压力差(P)作为该幕墙样件的雨水渗漏性能等级。
二、幕墙提高雨水渗漏性能设计为了提高幕墙雨水渗漏性能,在进行幕墙设计时可围绕以下四点采取有效的处理措施:
一是幕墙立柱与横梁的截面型式宜按等压原理设计;二是在易发生渗漏的部位应设置流向室外的泄水孔;三是幕墙应采用耐候硅酮密封胶进行嵌缝;四是开启部分的密封材料宜采用氯丁橡胶或硅橡胶制品。
1.应用等压原理设计型材截面造成幕墙雨水渗漏必须具有三个条件:水的存在、水流动的路径(如幕墙接缝缝隙)和水流动的动力(如压力差等)。只有这三个条件同时存在,雨水渗漏才有可能发生,只要缺少任何一个条件,都不会发生雨水渗漏。在幕墙外侧,水和缝隙是无法消除的,只有在水流动力上下功夫,通过消除水流动力,使水不能通过外壁的缝隙进入等压腔。据资料介绍:幕墙内外的压力差(水流动力)是造成幕墙大部分雨水渗漏的主要原因。
以往我们在幕墙防雨水渗漏设计时,注重采用传统的“封堵”防水方式:即采用硅酮耐候密封胶堵缝的方法,使水的流动失去通道,以达到幕墙防雨水渗漏的目的。但这种做法往往难以凑效,幕墙的雨水渗漏照样发生。因为,幕墙的接缝太多,难以把所有的缝隙全部有效堵住;而且幕墙在使用过程中受各种因素(如幕墙变形、胶或胶条的老化等)影响又会产生新的缝隙。这种堵缝防雨水渗漏的方法,一旦发生雨水渗漏,也难以找出雨水渗漏的地方,因此无法采取有效的措施加以排除。
现在我们采用等压原理进行幕墙型材截面设计,以提高幕墙的防雨水渗漏性能。等压原理就是要在幕墙体内设计一个“气室”,并使气室内有一个小通道与幕墙外侧连通,保持幕墙体内气室的压力与幕墙外的压力相等,达到“等压”目的。由于幕墙体室内、外压力相等,不存在压力差,幕墙外侧的雨水没有水流动力,雨水就不能流入幕墙体内;在幕墙内侧采用密封胶条密封,虽然房间内压力与幕墙体内“气室”压力存在压力差,但因幕墙体内“气室”中没有水,房间内就不会有雨水渗入。

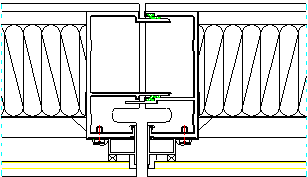

图1和图2为单元体系的节点图,从图上可以清楚看到幕墙的立柱、横梁的截面相互组合后形成的“气室”。“气室”又通过泄水孔与幕墙外侧连通。横向节点上的集水槽与竖向节点的排水道相通,集水槽内的水就很快排出室外。
