由于穿越段开挖范围内有近4m厚的超细粉砂层,且地下水水压较高,施工时很容易发生水砂突出灾难性事故。尤其是穿越段上方紧挨原地铁车站,要求施工引起的原地铁车站结构沉降要控制在毫米级以内,对施工方案选择提出了很高的要求。根据以往施工经验,目前在隧道工程施工中经常采用的降水、注浆、管棚以及顶管等工法在该工程中都难以实施,或存在极大的风险,因而必须寻找一种新的施工方法,以彻底解决堵水、加固和有效控制周围地层及建筑物变形的难题。
地层冻结法是用人工制冷的方法使含水地层冻结,形成冻土,从而提高地层稳定性和止水性的地层加固方法,适用于饱和砂土、淤泥等各种复杂地层加固。地层冻结法技术可靠,对施工条件要求宽,国际工程界认为它是在其他地层加固方法难以应用时的最终解决方案。
尽管地层冻结法有很多优点,但根据分析,在穿越段工程中应用该项技术还存在一些技术难题。首先是地层冻结时会产生冻胀变形,最大冻胀量可以达到冻土体积的7%以上,而冻土解冻时又会发生收缩融沉,且收缩量可以超过冻胀量,从而使周围地层出现明显隆起和沉降现象,引起周围建筑物移位或产生变形破坏。其次是穿越段工程冻结边界条件极为复杂,冻结区与地铁一号线车站底板、围护地下连续墙等易散热物体直接接触,使得接触面处特别容易出现冻结薄弱区,从而影响冻结维护结构的强度与封水性。第三是在拟开挖隧道周围施工冻结钻孔和安装冻结管难度较大,钻孔时容易发生水砂突出事故。

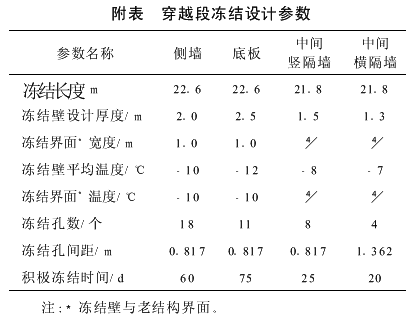

下行线隧道与上行线隧道均采用“田”字形断面的冻结壁形式,冻结设计参数见附表。冻结系统设计最低盐水温度为-28~-30℃,维护冻结盐水温度为-20℃,单孔盐水流量为5~7m3/h.每条隧道计算需冷量为470MJ/h,实际装机制冷量为700MJ/h.
……
详情请下载附件:冻结施工方案设计
