工程概况
工程简介
重庆××工程位于重庆市××区内,设计为为双层螺旋式坡道桥,一端通往海铜路至铜元局,另一端通往南坪明佳路。
本工程桥长643.885m,桥宽19m,平面曲线半径55m,设计荷载城-A 级,桥面宽2×9.39m,双向四车道。采用预应力混凝土连续箱梁结构,横截面为抗扭刚度大的分离式双箱单室结构。单箱单室桥宽9.39m,梁高1.8m, 翼缘悬臂长度2.445m, 箱梁顶板厚0.25m,底板厚0.2m,腹板厚0.4m .全桥由0~4 号(4×31m)4~7 号(31+35.575 +31m)7~0 号 (4×31m)二层的0~4 号(4×31m)4~13 号(31+35.81+2×35+31m)共5 联桥组成。0~10 号墩为门形桥墩,其中0~6 号为双层,7~10~0 号为单层,由盖梁GL1(其中6 号墩盖梁为GL2)将a、b 墩柱连接,盖梁采用预应力混凝土结构。6 号上层、11 号、12 号墩柱采用单支座,箱梁中横隔梁处设置预应力筋束。
预应力连续箱梁、盖梁、单支座处中横隔梁按部分预应力A 类构件设计。箱梁、盖梁和横隔梁上布置抗拉强度1860MPa,φ15.24 的钢绞线共327 束,预应力张拉应力1339~1395MPa.采用9 孔锚具72 套、12 孔锚具168 套、14 孔锚具8 套、15 孔锚具40 套、19 孔锚具318 套15-12P 固定端锚具48 套。最长束5 跨通长174.36m.全桥合计钢绞线用量288.5t.
主要技术标准
(1)××道路及排水工程设计图(桥施)(市02-07);
(2)公路桥涵施工技术规范(JTJ041-2000);
(3)混凝土结构工程施工及验收规范(GB50204-2002);
(4)预应力筋用锚具、夹具和连接器(GB/T14370-2000);
(5)预应力混凝土钢绞线(GB/T5224-1995);
(6)市政桥梁工程质量检验评定标准(CJJ2-90);
(7)VLM 预应力锚具体系设计施工手册(2002 版)。
主要工程项目及数量

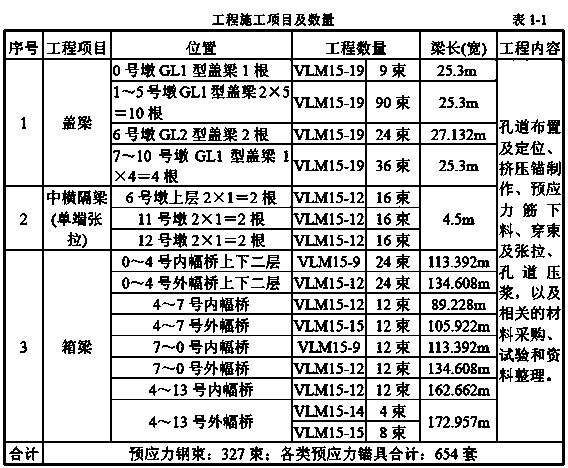

具体工程施工项目及数量,如表1-1.工程施工项目及数量表1-1
施工总体计划
本工程预应力施工的特点和难点
本工程为双层螺旋式坡道桥,箱梁预应力束纵向为多个曲线同时沿桥成弧形布置,实际孔道为空间曲线,最长的5 跨连续预应力束为174.36m,最短束也有90m,全部为通长束,无论从混凝土结构还是从预应力钢束结构看,都属超长结构。预应力施工时存在钢绞线布筋就位难度大,张拉施工延伸率长,千斤顶需反复倒顶,摩阻损失大,孔道摩阻测试困难、孔道压浆长度长等特点。同时,连续跨接口处的后浇带宽度仅0.9m,张拉时的延伸量有0.5m,张拉空间狭窄,施工时需每张拉一行程,就倒顶一次,同时割除多余的钢绞线一次。预应力束为超长束,孔道成环形空间曲线布置,操作空间小加上工期紧是本工程的特点也是难点。
……
详情请下载附件:重庆某大道螺旋桥工程预应力施工方案
