工程简介

　　重庆×大道工程位于重庆市×厂区内，设计为为双层螺旋式坡道桥，一端通往×，另一端通往南坪明佳路。

　　本工程桥长643.885m，桥宽19m，平面曲线半径55m，设计荷载城-A级，桥面宽2×9.39m，双向四车道。采用预应力混凝土连续箱梁结构，横截面为抗扭刚度大的分离式双箱单室结构。单箱单室桥宽9.39m，梁高1.8m，翼缘悬臂长度2.445m，箱梁顶板厚0.25m，底板厚0.2m，腹板厚0.4m.全桥由0～4号（4×31m）、4～7号（31＋35.575＋31m）、7～0号（4×31m）、二层的0～4号（4×31m）、4～13号（31+35.81+2×35+31m）共5联桥组成。0～10号墩为门形桥墩，其中0～6号为双层，7～10～0号为单层，由盖梁GL1（其中6号墩盖梁为GL2）将a、b墩柱连接，盖梁采用预应力混凝土结构。6号上层、11号、12号墩柱采用单支座，箱梁中横隔梁处设置预应力筋束。

　　预应力连续箱梁、盖梁、单支座处中横隔梁按部分预应力A类构件设计。箱梁、盖梁和横隔梁上布置抗拉强度1860MPa，φ15.24的钢绞线共327束，预应力张拉应力1339～1395MPa.采用9孔锚具72套、12孔锚具168套、14孔锚具8套、15孔锚具40套、19孔锚具318套15-12P固定端锚具48套。最长束5跨通长174.36m.全桥合计钢绞线用量288.5t.

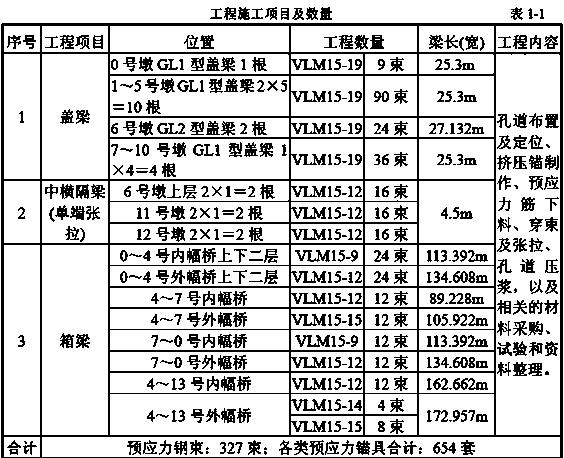

主要工程项目及数量

……

　　详情请下载附件：重庆某大道某桥工程预应力施工组织设计
