污水回用工程施工组织设计方案

2012-09-11 11:49  建设工程教育网整理  【  【打印】【我要纠错】

  工程概况

  污水回用工程位于纪庄子污水处理厂院内,为市政府改善城市居民生活的重点环保项目之一,是首次实施建设的中水工程。它是我市节约用水的重大举措,其建成后直接为梅江生态示范居住区供应中水。它的建设是为迎接2008年北京奥运会,再塑津门环保新形象。2002年9月份必须具备供水条件,时间短,任务重。污水回用工程主要包括10个建筑物、9个构筑物、道路、围墙及各种工艺管线。厂区占地面积总计25882㎡.

建构筑物一览表

建筑物

构筑物

名称

面积(m2

名称

面积(m2

CMF净水间

768

进水提升泵房

63

空压机及鼓风机房

295

混合反应沉淀池

789

臭氧发生间

175

臭氧尾气吸收池

24

加氯间

242

臭氧接触池

35

加药间

233

滤站

741

变配电站

293

居住区清水池

783

分变配电站

127

居住区送水泵房

143

综合楼

1178

工业区清水池

828

车库机修仓库

260

工业区送水泵房

154

门卫及大门

50





  设计概况

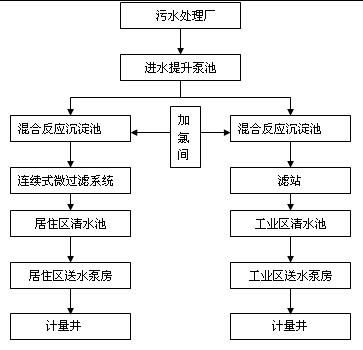

  本工程为污水再生回用工程,其工艺流程如下图所示:

污水再生回用工程工艺流程

  详情请下载附件污水回用工程施工组织设计方案
