编制说明

　　１ 编制原则建设单位发布的某文化广场主体工程招标文件及答疑文件将作为我公司本次投标的重要原则，我公司将积极按照招标文件及招标答疑文件的要求，进行本工程施工组织设计大纲的编制。

　　２编制依据某广场工程“施工组织设计”是根据工程招标文件、天津市建工设计院的扩大初步设计图纸、国家现行的技术标准、施工及验收规范、工程质量评定标准及操作规程、天津市有关文件和类似工程的施工经验，以ISO9002 系列标准为指南进行编制的。

　　阐明了我公司对该工程的施工组织、总体部署、主要施工方法的原则作法以及质量、安全、工期控制目标和保证措施。我公司如果中标，我们将按我公司技术管理规定，将再进行设计交底和图纸会审、在充分理解设计意图的前提下，根据本施工组织设计确定的原则进行深化、细化，制定单位工程施工组织设计及特殊分部分项工程的施工方案（作业指导书）作为指导施工、规范施工行为的技术文件。

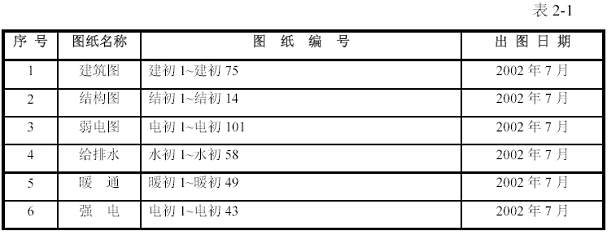

　　xx文化广场工程图纸

　　工程概况

　　建筑设计概况

　　某文化广场位于天津开发区某街以南，某西路以东地块内，四面环路北起某大街，西至某西道，南邻某路，东至某路，在地块南侧连接轻轨东站，地基现状为预留空地。本工程为酒店、商场、写字楼、美食、娱乐为一体综合性高层民用建筑，建筑物南北向324m，东西向114m，主塔楼14 层，基层为7 层，夹层1层，地下一层。建筑面积地上138943m？ ，总建筑面积179890m？ .剖面层高：地下一层4.8m，一层～五层6.0m，六楼半夹层3.3m，六层6.6m，七层～十二层3.3m，十三层3.6m，十四层坡顶（室内屋顶花园）。建筑物总高度87m，（幕墙物架高度109m）。

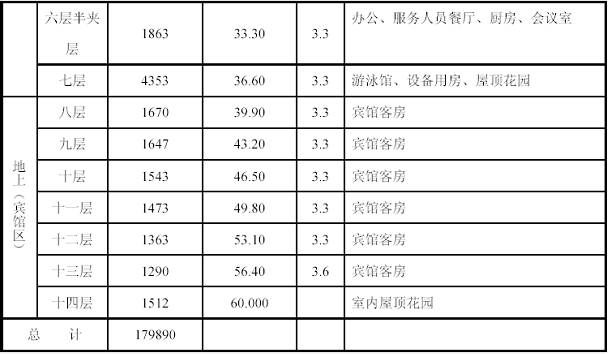

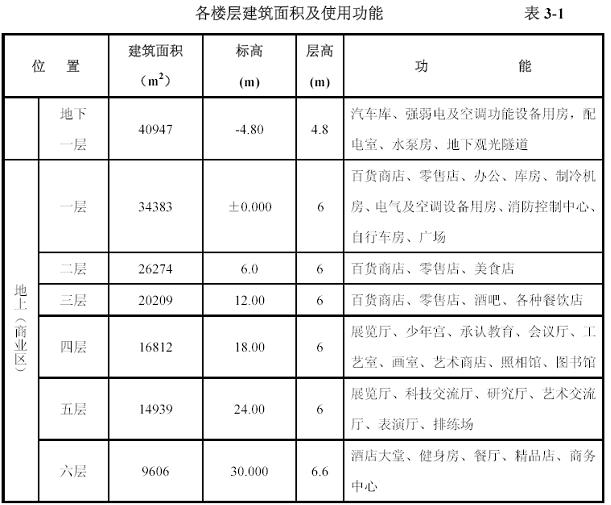

　　各楼层建筑面积及使用功能见表3-1.

　　结构设计概况

　　该工程采用由梁板体系、柱及抗震墙组成的框架-抗震墙结构，在框架梁间设单向次梁，使楼板为单向板受力。在主楼下过街楼的第三层，设转换大梁，将底部大跨度柱网转换为上部小跨度柱网。

　　1 地基处理及基础形式

　　（1） 地下室外墙采用混凝土自防水

　　（2） 基础形式为柱下独立承台，承台之间由钢筋混凝土拉梁连接。

　　（3） 主楼高层下部采用Φ800 的钢筋混凝土浇筑桩，桩长33.3m，地下隧道、隧道入口以及附属楼梯下采用Φ600 钢筋混凝土浇筑桩，桩长24.3m.

　　2 结构构件形式

　　（1） 框架柱采用钢管混凝土柱。

　　（2） 框架梁板采用钢筋混凝土扁梁，模壳密肋板。

　　（3） 主体框架梁、次梁采用工字形梁。

　　（4） 抗震墙采用钢筋混凝土墙。

　　（5） 结构楼板采用钢筋混凝土叠合板。预制板为构件厂预制，现场施工，兼作模板。

　　3.2.3 伸缩缝、沉降缝和抗震缝的设置地下室底板及侧墙设计考虑均不设缝，零层板设两道引导缝，在○12轴和○22轴处，首层板以上至六层屋顶均在○12轴和○22轴设伸缩缝。从施工角度考虑应在地下室底板、外墙及各层楼板适当位置设后浇带。

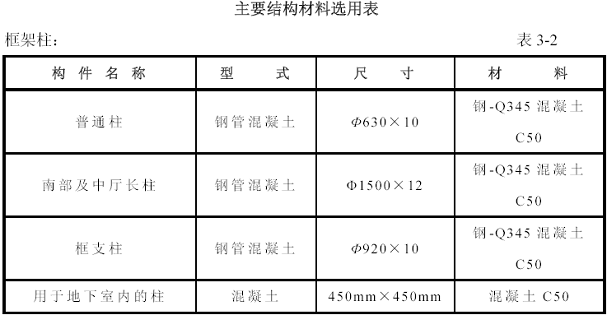

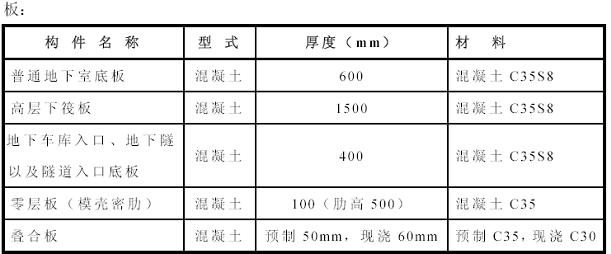

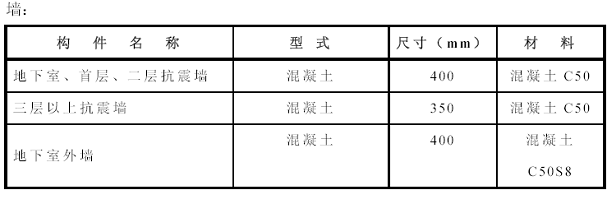

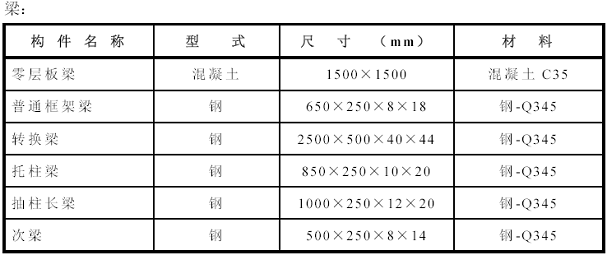

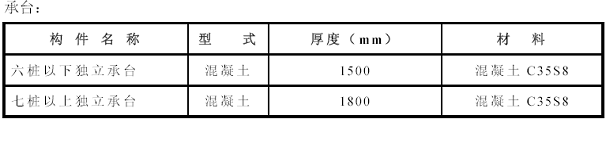

　　3.2.4 主要结构材料选用表（见表3-2）
