1H413030 管道工程安装技术

　　本目重点：工业管道安装的施工程序，工业管道安装的技术要求，工业管道吹洗与试压的要求，长输管道施工程序。

　　1H412031 掌握工业管道安装的施工程序

　　本条主要知识点：管道的组成，管道安装施工前的检验和现场条件，工业管道安装的施工程序。

　　管道的组成

　　管道由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、控制或制止流体流动。

　　管道组成件

　　管道组成件是用于连接或装配管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器和分离器等。

　　管道支承件

　　管道支承件是管道安装件和附着件的总称。

　　管道安装前对管道组成件及管道支承件的检验

　　（1）管道组成件及管道支承件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。

　　（2）管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检查，不合格者不得使用。

　　（3）合金钢管道组成件应采用光谱分析或其他方法对材质进行复查，并做好标记。合金钢阀门的内件材质应进行抽查，每批（同制造厂、同规格、同型号、同时到货）抽查数量不得少于1 个。

　　（4）设计文件要求进行低温冲击韧性试验的材料和晶间腐蚀试验的不锈钢管子及管件，供货方应提供低温冲击韧性、晶间腐蚀性试验结果的文件，其指标不得低于设计文件的规定。

　　（5）管道组成件及管道支承件在施工过程中应妥善保管，其色标或标记应明显清晰。

　　管道安装前对阀门按要求进行检验

　　并按规定的格式填写“阀门试验记录”。

　　管道安装前的条件

　　管道安装单位应当取得特种设备安装许可。管道施工前，安装单位应当向管道安装工程所在地负责管道使用登记的质量技术监督部门书面告知。

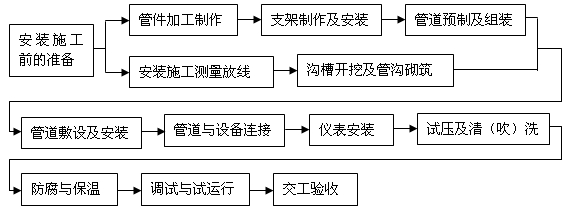

管道安装工程一般施工程序

　　1H413032 掌握工业管道安装的技术要求

　　本条主要知识点：工业管道的基本识别色，识别符号和安全标识，工业管道安装技术要求。

　　工业管道的基本识别色、识别符号和安全标识

　　根据《工业管道的基本识别色、识别符号和安全标识》（GB 7231-2003）国家标准，规定了工业管道的基本识别色、识别符号和安全标识。

　　工业管道安装的一般规定

　　热力管道安装要求

　　1.热力管道通常采用架空敷设或地沟敷设。为了便于排水和放气，管道安装时均应设置坡度，室内管道的坡度为0.002，室外管道的坡度为0.003，蒸汽管道的坡度应与介质流向相同，以避免噪声。每段管道最低点要设排水装置，最高点应设放气装置，与其他管道共架敷设的热力管道，如果常年或季节性连续供气的可不设坡度，但应加强疏水装置。疏水器应安装在以下位置：管道的最低点可能集结冷凝水的地方，流量孔板的前侧及其他容易积水处。

　　2.补偿器竖直安装时，如管道输送的介质是热水，应在补偿器的最高点安装放气阀，在最低点安装放水阀。如果输送的介质是蒸汽，应在补偿器的最低点安装疏水器或放水阀。

　　高压管道安装要求

　　高压管道要有足够的机械强度、耐高温性能和良好的耐腐蚀性能，同时又要求有高度的严密性，防止管道泄漏。

　　1.所有的管子、管件、阀门及紧固件等，必须附有材料证明、焊接登记表、焊接试样试验结果、焊缝透视结果、配件合格证及其他验收合格证等证明文件。

　　2.管道支架应按设计图纸制作与安装。

　　3.管道安装前先找正、固定设备、阀门等。同径、同压的管段、管件在安装前要求进行水压强度试验时，可以连通试压；预装成整体吊装的组合件可以单独试压。经水压试验后的管段必须进行清洗和吹洗。

　　1H413033 掌握工业管道吹洗与试压的要求

　　本条主要知识点：吹洗介质的选用及吹洗的一般规定，管道耐压试验，工业管道的试压前要求。

　　吹洗介质的选用

　　吹洗方法应根据管道的使用要求、工作介质及管道内表面的脏污程度确定。

　　1.公称直径大于或等于600mm 的液体或气体管道，宜采用人工清理。

　　2.公称直径小于600mm 的液体管道宜采用水冲洗。

　　3.公称直径小于600mm 的气体管道宜采用空气吹扫。

　　4.蒸汽管道应以蒸汽吹扫。

　　5.非热力管道不得用蒸汽吹扫。

　　管道吹洗的一般规定

　　管道耐压试验

　　管道的耐压试验应在热处理、无损检验合格后进行，耐压试验一般采用液压试验或气压试验，不能进行液压试验的，经过设计单位同意可采用气压试验或液压≠气压试验代替，脆性材料严禁使用气压试验。

　　液压试验

　　1.液压试验一般使用洁净水作为试验介质。

　　2.钢制管道及有色金属管道试验压力应为设计压力的1.5倍，埋地钢管道的试验压力应为设计压力的1.5 倍，且不得低于0.4MPa；当管道与设备作为一个系统进行试验，且管道试验压力等于或小于设备试验压力时，应按管道的试验压力进行试验；当管道试验压力大于设备的试验压力，且设备的试验压力不低于管道设计压力的1.15 倍时，经建设单位同意，可按设备的试验压力进行试验。

　　气压试验

　　根据管道输送的介质，选用空气或惰性气体作介质进行压力试验称为气压试验。试验选用的气体为干燥洁净的空气、氮气或其他不易燃和无毒的气体。

　　泄漏试验

　　输送极度危害、高度危害流体以及可燃流体的管道应进行泄漏试验。

　　管道在耐压试验和泄漏试验合格，方可进行防腐、绝热、标记、竣工验收。

　　工业管道试压前的要求

　　1.管道试压前，应全面检查、核对已安装的管子、管件、阀门、紧固件以及支架等的质量，必须符合设计要求及有关技术规范的规定。

　　2.试压前，待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离，待试管道与无关系统已用盲板或采取其他措施隔开。

　　3.管道在试压前，试验范围内的管道安装工程和焊缝及其他待检部位尚未涂漆和绝热，管道上的膨胀节已设置了临时约束装置。埋地敷设的管道，试压前不得埋土，以便试压时进行检查。

　　4.试验时应安装不少于两块经校验合格的压力表，并应具有铅封。

　　5.管道压力试验前试压方案已经过批准并已进行了技术交底。试验检查合格后，应填写“管道试压记录”，作为交工文件。
