问:上海环球金融中心钢柱、桁架用全站仪快速测量定位是如何做的?

答:倾斜钢柱、巨型斜撑主要用全站仪测量定位,配置电脑和AutoCAD绘图软件,按照1:1比例绘图,捕捉要定位的点位坐标,将设计坐标值依编号存入全站仪中,操作人员利用仪器具有的测量放样程序,测量构件上的控制点坐标,仪器显示该点的坐标偏差值,校正人员及时进行校正。

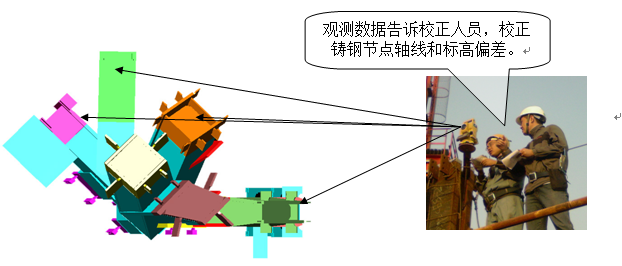

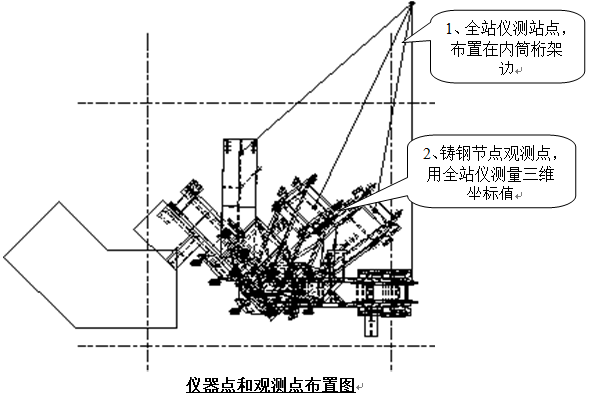

以91层铸钢节点的校正来介绍全站仪快速测量定位技术:铸钢节点吊装完,测量校正人员根据铸钢件上点的三维坐标,对铸钢节点进行校正,方法如下图:

上海环球金融中心钢柱、桁架用全站仪快速测量定位是如何做的

上海环球金融中心钢柱、桁架用全站仪快速测量定位是如何做的

91层到顶为全钢结构,易受温差、塔吊运动等影响,经常有轻微晃摆。对施工测量控制点进行多次重复投递,以保证点位精度。
