问：上海环球金融中心钢结构设计中的结构体系是什么？

答：以下结构要素的有机结合形成一个抗侧力的效率高且却结构安全储备的冗余度高的结构体系。

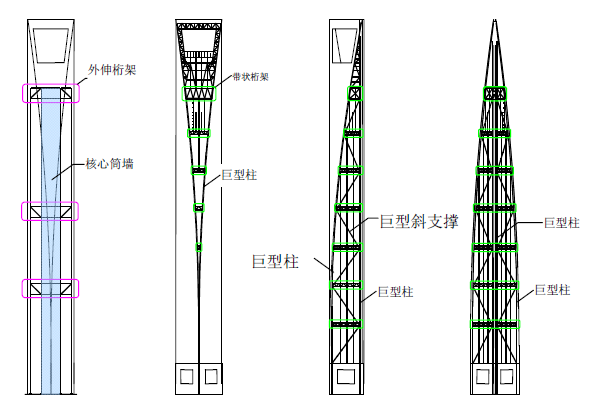

①巨型柱（Megacolumn）（内置钢结构的巨型RC柱）、巨型斜支撑（Megadiagonal）（巨型混凝土填充钢架斜支撑）、带状桁架（钢架桁架）组成外围巨型结构（图1）

图1

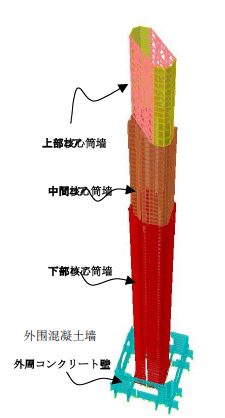

②内置钢架的钢筋混凝土设施核心。（图2）

图2

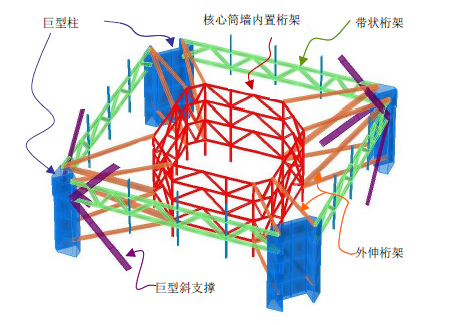

③在核心筒墙和外围巨型结构的巨型柱之间产生相互联结作用的3层高钢架外伸桁架。（图3、图4）

图3

图4

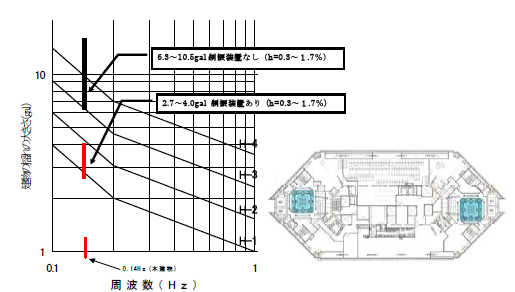

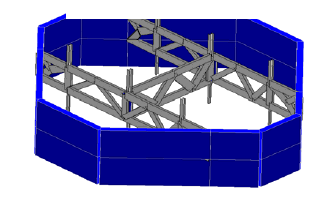

④把每12层的垂直荷载转移到巨型柱和核心筒墙上的转换桁架（图5）和外围的带状桁架（图6），同时，为了确实实现及提供与本建筑顶尖性能相称的居住性能，如图7所示，在酒店层上部第90层设置了2台可动质量为150t高效的主动控制阻尼器（主动控制多段钟摆型）。

图6

图5

图7
