知识点：钻孔灌注桩基础

【考频指数】★★★★★

【考点精讲】

（一）一般规定

（1）施工前应掌握工程地质资料、水文地质资料，具备所用各种原材料及制品的质量

检验报告。

（2） 施工前应按有关规定，制定安全生产、保护环境等措施。

（3）灌注桩施工应有齐全、有效的施工记录。

（二）成孔方式与设备选择

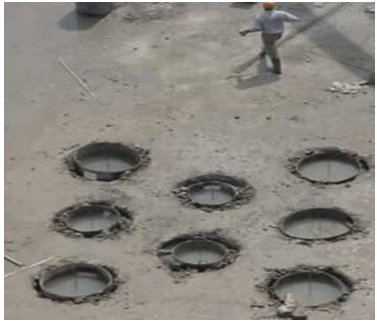

依据成桩方式可分为泥浆护壁成孔、干作业成孔、护筒（沉管）灌注桩及爆破成孔。

施工机具类型及土质适用条件可参考下表。

（三）泥浆护壁成孔

1.泥浆制备

（1）泥浆制备根据施工机械、工艺及穿越土层情况进行配合比设计，宜选用高塑性黏土或膨润土。

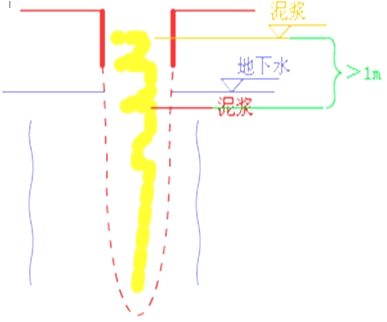

（2）泥浆护壁施工期间护筒内的泥浆面应高出地下水位1.0m以上，在清孔过程中应不断置换泥浆，直至灌注水下混凝土。

（3）灌注混凝土前，清孔后的泥浆相对密度应小于1 . 10 ；含砂率不得大于2 %；黏度不得大于20Pa • s。

（4）现场应设置泥浆池和泥浆收集设施，废弃的泥浆、渣应进行处理，不得污染环境。

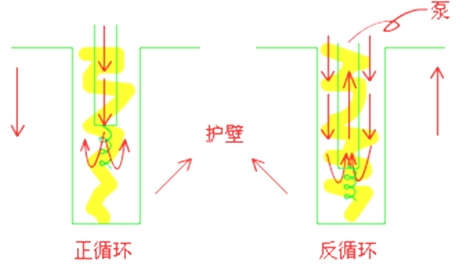

2.正、反循环钻孔

（1）泥浆护壁成孔时根据泥浆补给情况控制钻进速度；保持钻机稳定。

（2）钻进过程中如发生斜孔、塌孔和护筒周围冒浆、失稳等现象时，应先停钻，待采取相应措施后再进行钻进。

（3）钻孔达到设计深度，灌注混凝土之前，孔底沉渣厚度应符合设计要求。设计未要求时端承型桩的沉渣厚度不应大于100 mm；摩擦型桩的沉渣厚度不应大于300 mm。

3.冲击钻成孔

（1）冲击钻开孔时，应低锤密击，反复冲击造壁，保持孔内泥浆面稳定。

（2）应采取有效的技术措施防止扰动孔壁、塌孔、扩孔、卡钻和掉钻及泥浆流失等事故。

（3）每钻进4～5m应验孔一次，在更换钻头前或容易缩孔处，均应验孔并应做记录。

（2011年试题）

（4）排渣过程中应及时补给泥浆。

（5）冲孔中遇到斜孔、梅花孔、塌孔等情况时，应采取措施后方可继续施工。

（6）稳定性差的孔壁应采用泥浆循环或抽渣筒排渣，清孔后灌注混凝土之前的泥浆指标符合要求。

（四）干作业成孔

1.长螺旋钻孔

2.钻孔扩底

（1）钻杆应保持垂直稳固，位置准确，防止因钻杆晃动引起扩大孔径。

（2）钻孔扩底桩施工扩底孔部分虚土厚度应符合设计要求。

（3）灌注混凝土时，第一次应灌到扩底部位的顶面，随即振捣密实；灌注桩顶以下5m范

围内混凝土时，应随灌注随振动，每次灌注高度不大于1.5m。

3.人工挖孔

（五）钢筋笼与灌注混凝土施工要点

（1）钢筋笼加工应符合设计要求。钢筋笼制作、运输和吊装过程中应采取适当的加固措施，防止变形。

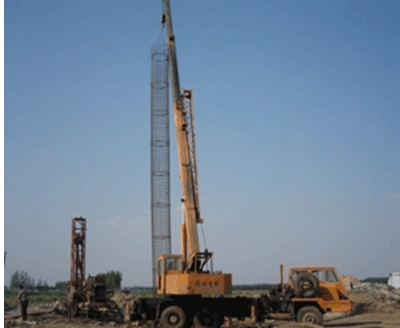

（2）吊放钢筋笼入孔时，不得碰撞孔壁，就位后应采取加固措施固定钢筋笼的位置。

（3）沉管灌注桩内径应比套管内径小60～80mm，用导管灌注水下混凝土的桩应比导管

连接处的外径大100mm以上。

（4）灌注桩采用的水下灌注混凝土宜采用预拌混凝土，其骨料粒径不宜大40mm。

（5）灌注桩各工序应连续施工，钢筋笼放入泥浆后4h内必须浇筑混凝土。

（6）桩顶混凝土浇筑完成后应高出设计标高0.5～1m，确保桩头浮浆层凿除后桩基面混凝土达到设计强度。

（7）当气温低于0℃以下时，浇筑混凝土应采取保温措施，浇筑时混凝土的温度不得低于5℃。当气温高于30℃时，应根据具体情况对混凝土采取缓凝措施。

（8）灌注桩的实际浇筑混凝土量不得小于计算体积；套管成孔的灌注桩任何一段平均直径与设计直径的比值不得小于1.0。

（六）水下混凝土灌注

（1）桩孔检验合格，吊装钢筋笼完毕后，安置导管浇筑混凝土。

（2）混凝土配合比应通过试验确定，须具备良好的和易性，坍落度宜为180～220mm。

（3）导管应符合下列要求：

1）导管内壁应光滑圆顺，直径宜为20～30cm，节长宜为2m。

2）导管不得漏水，使用前应试拼、试压，试压的压力宜为孔底静水压力的1.5倍。

3）导管轴线偏差不宜超过孔深的0.5%，且不宜大于10cm。

4）导管采用法兰盘接头宜加锥形活套；采用螺旋丝扣型接头时必须有防止松脱装置。

（4）使用的隔水球应有良好的隔水性能，并应保证顺利排出。

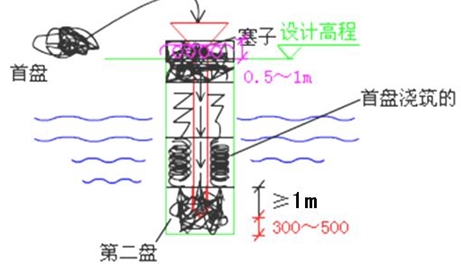

（5）开始灌注混凝土时，导管底部至孔底的距离宜为300～500mm；导管首次埋入混凝土灌注面以下不应少于1.0m；导管埋入混凝土深度宜为2～6m。

（6）灌注水下混凝土必须连续施工，并应控制提拔导管速度，严禁将导管提出混凝土灌注面。灌注过程中的故障应记录备案。
