二级建造师考试知识点：旧沥青路面再生

2019-01-09 14：06　　来源：建设工程教育网　　字体：大小　　打印收藏

2025年二级建造师新课热招中抢跑趁现在

　　二级建造师考试知识点：旧沥青路面再生，现在的竞争压力这么大，同样的在二级建造师考试中，也是压力很大的，所以在备考考试的时候，一定要努力啦！为了帮助小伙们，接下来小编带大家学习二级建造师考试知识点：旧沥青路面再生。

　　知识点：旧沥青路面再生

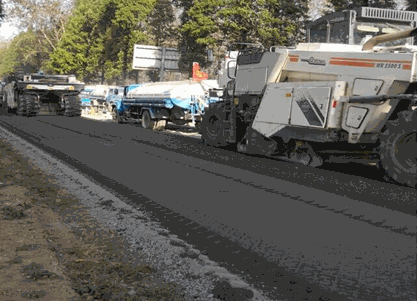

　　一、现场冷再生法

　　现场冷再生法是用大功率路面铣刨拌和机将路面混合料在原路面上就地铣刨、翻挖、破碎，再加入稳定剂、水泥、水(或加入乳化沥青)和骨料同时就地拌和，用路拌机原地拌和，最后碾压成型。就地冷再生工艺一般适用于病害严重的一级以下公路沥青路面的翻修、重建，冷再生后的路面一般需要加铺一定厚度的沥青罩面。

　　现场冷再生工艺的优点有：原路面材料就地实现再生利用，节省了材料转运费用;施工过程能耗低、污染小;适用范围广。缺点是：施工质量较难控制;一般需要加铺沥青面层，再生利用的经济性不太明显。

　　现场冷再生中关键技术是添加的胶粘剂(如乳化沥青、泡沫沥青、水泥)与旧混合料的均匀拌和技术，其余如旧沥青混合料的铣刨、破碎技术，胶粘剂配比性能也很关键。

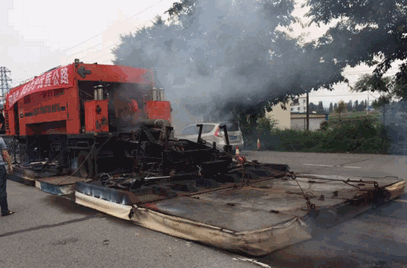

　　二、现场热再生法

　　1.现场热再生是就地修复破损路面的过程，通过加热软化路面，铲起路面废料。再和沥青粘合剂混合，有时可能还需要添加一些新的骨料。然后将再生料重新铺在原来的路面上。

　　2.现场热再生工艺的优点是施工速度快，而且原路面材料就地实现再生利用，节省了材料转运费用。

　　3.缺点是再生深度通常在2.5～6cm，难以深入;对原路面材料的级配调整幅度有限，也难以去除不适合再生的旧料;再生后路面的质量稳定性和耐久性有所减弱。

　　4.现场热再生中旧沥青混合料的加热重熔技术，新加沥青、再生剂与旧混合料的均匀复拌技术是关键问题，在施工工艺中应充分考虑加热设备和拌和摊铺设备的作业性能。

　　5.根据路面破损情况的不同和对修复后路面质量等级的不同要求，就地热再生技术应用的施工工艺主要有三种。

　　(1)整形再生法

　　①整形再生法适合2～3cm表面层的再生，是由加热机对旧沥青路面加热至60～180℃后，由再生主机将路面翻松并将翻松材料收集到再生主机的搅拌锅中，同时在搅拌锅中加入适量的沥青再生剂，将拌和均匀的再生混合料重新摊铺到路面上，用压路机碾压成型。

　　②适合维修路面出现微型裂纹、磨耗层损坏及破损面积较小的路面，修复后可消除原路面的轻度车辙、龟裂等病害，恢复路面的平整度，改善路面性能。

　　(2)重铺再生法

　　①适合4～6cm面层的再生，是用两台加热机分次对旧沥青路面进行加热。第一次加热的表面温度可达160～180℃，第二次加热的表面温度将达到180～250℃。通过两次加热，将旧路面沥青材料软化，再由再生机主机翻松，将翻松材料收集到再生主机的搅拌锅中，加入适量的沥青再生剂搅拌，将拌和均匀的再生混合料摊铺到路面上作为路面下面层，其上再铺设一层新的沥青混合料作为磨耗层，形成全新材料的路面，最后用压路机碾压成型。再生机工作速度一般为1～3m/min。

　　②这种方法适用于破损较严重路面(如出现大面积坑槽)的维修翻新和旧路升级改造施工，修复后形成与新建道路性能完全相同的全新路面。但这种方法会增加原路面的标高，因此路面重复再生的次数将受到一定的限制。

　　③重铺再生法一般有两种工艺方法：

　　方法一：加热→旧料再生(翻松、添加再生剂、搅拌等)→摊铺整型→压入碎石工艺。

　　方法二：加热→旧料再生(翻松、添加再生剂、搅拌等)→摊铺整型→罩新面工艺。

　　④这两种工艺方法的基本工艺流程如下：

　　1)加热软化路面

　　2)铣刨翻松路面

　　3)拌和整型

　　4)罩新面

　　(3)复拌再生法

　　复拌再生法适合4～6cm面层的再生，其方法是用两台加热机分次对旧沥青路面进行加热，加热方式与重铺再生法基本相同。由再生机主机铣刨翻松，并把翻松后的材料与新沥青混合料及再生剂，在再生机主机的搅拌器中拌和均匀，形成新品质的沥青混合料。然后由主机的摊铺装置或沥青摊铺机摊铺在路面上，用压路机碾压成型。其工艺流程与重铺再生法基本相同，再生机的工作速度一般为1～3m/min。

　　6.综上所述，无论哪种就地热再生工艺方法，都必须事先对破损的路面进行取样检测分析;再选择相应的施工工艺方法，制定具体的施工方案，并确定应添加材料的性质和比例。不论是复拌再生、重铺再生还是整形再生，其就地热再生的基本工艺流程如图：

　　三、厂拌热再生法

　　1.厂拌热再生法就是将旧沥青路面经过翻挖后运回拌和厂，再集中破碎，根据路面不同层次的质量要求，进行配比设计，确定旧沥青混合料的添加比例，再生剂、新沥青材料、新集料等在拌和机中按一定比例重新拌和成新的混合料，从而获得优良的再生沥青混凝土，铺筑成再生沥青路面。再生后的沥青混合料可用来铺筑各种等级的沥青路面，或者用来维修养护旧路。

　　2.利用这种方法，可以方便对已被翻挖的基层甚至路基的一些地段进行有效的补强，沥青层的重铺则可以像新路施工一样，分别按下面层、中面层、上面层(磨耗层)的不同技术要求进行配合比设计，确定旧沥青回收料的添加比例。

　　3.厂拌热再生工艺的优点是再生工艺易于控制，再生后的沥青混合料性能也比较理想，若采用适当的配合比设计和严格的质量控制措施，再生路面具有与普通沥青路面相同或相近的路用性能和耐久性。

　　4.缺点是再生成本较高。

　　5.厂拌热再生中的关键技术是必须解决旧沥青混合料中沥青的加热重熔问题与旧沥青混合料的精确计量问题。

　　【典型例题】

　　根据路面破损情况的不同和对修复后路面质量等级的不同要求，就地热再生技术应用的施工工艺主要有(　)。

　　A.整形再生法B.重铺再生法

　　C.复拌再生法D.破碎再生法

　　E.间接再生法

　　【答案】ABC

　　【解析】本题考查的是旧沥青路面再生。现场热再生包括整形再生法、重铺再生法和复拌再生法。参见教材P79。

　　不能用作旧沥青混凝土路面现场冷再生胶粘剂是(　)。
