　　知识点：开槽管道施工技术

　　开槽铺设预制成品管是目前国内外地下管道工程施工的主要方法，本条文简要介绍开槽施工沟埋式管道的技术要点。

　　一、沟槽施工方案

　　(一)主要内容

　　1.沟槽施工平面布置图及开挖断面图。

　　2.沟槽形式、开挖方法及堆土要求。

　　3.无支护沟槽的边坡要求;有支护沟槽的支撑形式、结构、支拆方法及安全措施。

　　4.施工设备机具的型号、数量及作业要求。

　　5.不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安全技术措施。

　　6.施工安全、文明施工、沿线管线及构(建)筑物保护要求等。

　　(二)确定沟槽底部开挖宽度

　　1.沟槽底部的开挖宽度应符合设计要求。

　　2.当设计无要求时，可按经验公式计算确定：

　　B=D₀+2×(b₁+b₂+b₃)

　　式中B——管道沟槽底部的开挖宽度(mm);

　　D0——管外径(mm);

　　b1——管道一侧的工作面宽度(mm);

　　b2——有支撑要求时，管道一侧的支撑厚度，可取150～200mm;

　　b3——现场浇筑混凝土或钢筋混凝土管渠一侧模板厚度(mm)。

　　管道一侧的工作面宽度

　　注：1.槽底需设排水沟时，b₁应适当增加;

　　2.管道有现场施工的外防水层时，b₁宜取800mm;

　　3.采用机械回填管道侧面时，b₁需满足机械作业的宽度要求。

　　(三)确定沟槽边坡

　　1.当地质条件良好、土质均匀、地下水位低于沟槽底面高程，且开挖深度在5m以内、沟槽不设支撑时，沟槽边坡最陡坡度应符合下表的规定：

　　深度在5m以内的沟槽边坡的最陡坡度　

　　2.当沟槽无法自然放坡时，边坡应有支护设计，并应计入每侧临时堆土或施加的其他荷载，进行边坡稳定性验算。

　　二、沟槽开挖与支护

　　(一)分层开挖及深度

　　(1)人工开挖沟槽的槽深超过3m时应分层开挖，每层的深度不超过2m。

　　(2)人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于0.8m，直槽时不应小于0.5m，安装井点设备时不应小于1.5m。

　　(3)采用机械挖槽时，沟槽分层的深度按机械性能确定。

　　(二)沟槽开挖规定

　　(1)槽底原状地基土不得扰动，机械开挖时槽底预留200～300mm土层，由人工开挖至设计高程，整平。

　　(2)槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石或石灰土回填;槽底扰动土层为湿陷性黄土时，应按设计要求进行地基处理。

　　(3)槽底土层为杂填土、腐蚀性土时，应全部挖除并按设计要求进行地基处理。

　　(4)槽壁平顺，边坡坡度符合施工方案的规定。

　　(5)在沟槽边坡稳固后设置供施工人员上下沟槽的安全梯。

　　(三)支撑与支护

　　1.采用木撑板支撑和钢板桩，应经计算确定撑板构件的规格尺寸。

　　2.撑板支撑应随挖土及时安装。

　　3.在软土或其他不稳定土层中采用横排撑板支撑时，开始支撑的沟槽开挖深度不得超过1.0m;开挖与支撑交替进行，每次交替的深度宜为0.4～0.8m。

　　4.支撑应经常检查，当发现支撑构件有弯曲、松动、移位或劈裂等迹象时，应及时处理;雨期及春季解冻时期应加强检查。

　　5.拆除支撑前，应对沟槽两侧的建筑物、构筑物和槽壁进行安全检查，并应制定拆除支撑的作业要求和安全措施。

　　6.施工人员应由安全梯上下沟槽，不得攀登支撑。

　　7.拆除撑板应制定安全措施，配合回填交替进行。

　　三、地基处理与安管

　　(一)地基处理

　　(1)管道地基应符合设计要求，管道天然地基的强度不能满足设计要求时应按设计要求加固。

　　(2)槽底局部超挖或发生扰动时，超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度;槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。

　　(3)排水不良造成地基土扰动时，扰动深度在100mm以内，宜填天然级配砂石或砂砾处理;扰动深度在300mm以内，但下部坚硬时，宜填卵石或块石，并用砾石填充空隙并找平表面。

　　(4)设计要求换填时，应按要求清槽，并经检查合格;回填材料应符合设计要求或有关规定。

　　(5)柔性管道地基处理宜采用砂桩、搅拌桩等复合地基。

　　(二)安管

　　1.管节及管件下沟前准备工作。管节、管件下沟前，必须对管节外观质量进行检查，排除缺陷，以保证接口安装的密封性。

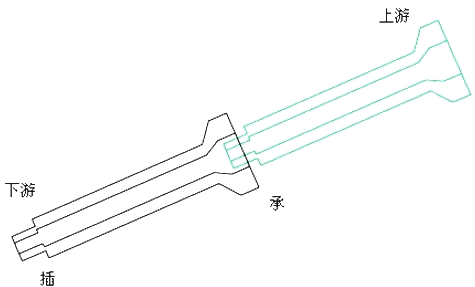

　　2.采用法兰和胶圈接口时，安装应按照施工方案严格控制上、下游管道接装长度、中心位移偏差及管节接缝宽度和深度。

　　3.采用焊接接口时，两端管的环向焊缝处齐平，错口的允许偏差应为0.2倍壁厚，内壁错边量不宜超过管壁厚度的10%，且不得大于2mm。

　　4.采用电熔连接、热熔连接接口时，应选择在当日温度较低或接近最低时进行;电熔连接、热熔连接时电热设备的温度控制、时间控制，挤出焊接时对焊接设备的操作等，必须严格按接头的技术指标和设备的操作程序进行;接头处应有沿管节圆周平滑对称的内、外翻边;接头检验合格后，内翻边宜铲平。

　　5.金属管道应按设计要求进行内外防腐施工和施做阴极保护工程。

　　【例题】背景：

　　某公司承接了一项市政排水管道工程，管道为DN1200mm的混凝土管，合同价为1000万元，采用明挖开槽施工。

　　项目部进场后立即编制施工组织设计，拟将表层杂填土放坡挖除后再打设钢板桩，设置两道水平钢支撑及型钢围撑，

　　沟槽支护如下图所示。沟槽拟采用机械开挖至设计标高，清槽后浇筑混凝土基础，混凝土直接从商品混凝土输送车上卸料到坑底。

　　沟槽基坑支护剖面图

　　在施工至下管工序时，发生了如下事件：吊车支腿距沟槽边缘较近，致使沟槽局部变形过大，导致吊车倾覆;正在吊装的混凝土管道掉入沟槽，导致一名施工人员重伤。施工负责人立即将伤员送到医院救治，同时将吊车拖离现场，用了两天时间对沟槽进行清理加固。在这些工作完成后，项目部把事故和处理情况汇报至上级主管部门。

　　【问题】

　　1.根据建造师职业工程规模标准，本工程属于小型、中型还是大型工程?说明该工程规模类型的限定条件。

　　2.本沟槽开挖深度是多少?

　　3.用图中序号①～⑤及“→”表示支护体系施工和拆除的先后顺序。

　　4.指出施工组织设计中错误之处并给出正确做法。

　　5.按安全事故类别分类，背景资料中的事故属哪类?该事故处理过程存在哪些不妥之处?

　　【参考答案】

　　1.本工程属中型规模;

　　限定条件为：管道直径0.8～1.5m(或合同价为1000～3000万元)。

　　2.沟槽开挖深度为5.6m。

　　3.施工顺序：③→④→①→⑤→②;

　　拆除顺序：②→⑤→①→④→③。

　　4.错误之处：(1)机械开挖至设计标高;(2)混凝土直接卸料到坑底。

　　正确做法：

　　(1)槽底应在设计高程以上保留一定余量(不小于200mm或机械开挖至-0.3m)，余量由人工开挖;

　　(2)混凝土卸料应采用串筒(溜槽、泵送、吊桶)。

　　5.案例中的事故属物体打击;

　　该事故处理在管理上存在错误：现场未保护，事故未及时报告，未组织事故调查处理。
