二级建造师考试市政实务知识点:钻孔灌注桩基础

2018-12-18 13:47  来源:建设工程教育网  字体:  打印 收藏

 2025年二级建造师新课热招中 抢跑趁现在

  二级建造师考试市政实务知识点:钻孔灌注桩基础,随着二级建造师考试的报考热度上升,所以二级建造师考试的难度也有所提升,这样的情况下怎么备考二级建造师考试呢?今天为大家整理了二级建造师考试市政实务知识点:钻孔灌注桩基础,希望能助各位考生一臂之力。

  知识点:钻孔灌注桩基础



二级建造师考试市政实务知识点:钻孔灌注桩基础



  (二)成孔方式与设备选择

  依据成桩方式可分为泥浆护壁成孔、干作业成孔、护筒(沉管)灌注桩及爆破成孔。

  施工机具类型及土质适用条件可参考下表。

  序号成桩方式与设备适用土质条件

  1泥浆

  护壁

  成孔桩冲抓钻黏性土、粉土、砂土、填土、碎石土及风化岩层

  冲击钻

  旋挖钻

  潜水钻黏性土、淤泥、淤泥质土及砂土

  2干作业

  成孔桩长螺旋钻孔地下水位以上的黏性土、砂土及人工填土非密实的碎石类土、强风化岩

  钻孔扩底地下水位以上的坚硬、硬塑的黏性土及中密以上的砂土风化岩层

  人工挖孔地下水位以上的黏性土、黄土及人工填土

  3沉管灌注桩夯扩桩端持力层为埋深不超过20m的中、低压缩性黏性士、粉土、砂土和碎石类土

  振动黏性土、粉土和砂土

  4爆破成孔地下水位以上的黏性土、黄土碎石土及风化岩

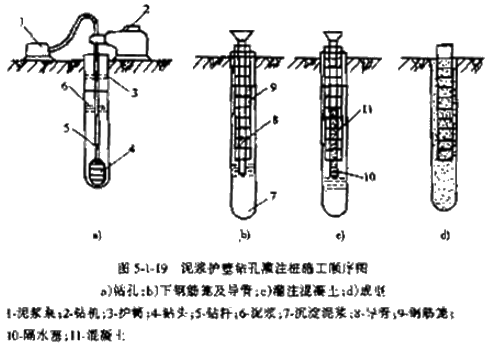

  (三)泥浆护壁成孔

  1.泥浆制备

  (1)泥浆制备根据施工机械、工艺及穿越土层情况进行配合比设计,宜选用高塑性黏土或膨润土。

  (2)泥浆护壁施工期间护筒内的泥浆面应高出地下水位1.0m以上,在清孔过程中应不断置换泥浆,直至灌注水下混凝土。



二级建造师考试市政实务知识点:钻孔灌注桩基础





二级建造师考试市政实务知识点:钻孔灌注桩基础



  (3)灌注混凝土前,清孔后的泥浆相对密度应小于1 . 10 ;含砂率不得大于2 %;黏度不得大于20Pa · s。

  (4)现场应设置泥浆池和泥浆收集设施,废弃的泥浆、渣应进行处理,不得污染环境。

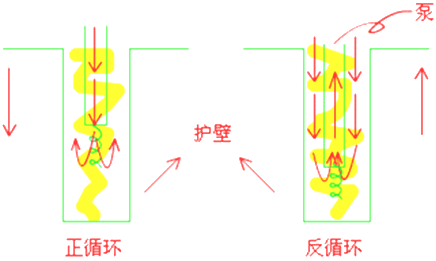

  2.正、反循环钻孔

  (1)泥浆护壁成孔时根据泥浆补给情况控制钻进速度;保持钻机稳定。

  (2)钻进过程中如发生斜孔、塌孔和护筒周围冒浆、失稳等现象时,应先停钻,待采取相应措施后再进行钻进。

  (3)钻孔达到设计深度,灌注混凝土之前,孔底沉渣厚度应符合设计要求。设计未要求时端承型桩的沉渣厚度不应大于100 mm;摩擦型桩的沉渣厚度不应大于300 mm。



二级建造师考试市政实务知识点:钻孔灌注桩基础





二级建造师考试市政实务知识点:钻孔灌注桩基础



  3.冲击钻成孔

  (1)冲击钻开孔时,应低锤密击,反复冲击造壁,保持孔内泥浆面稳定。

  (2)应采取有效的技术措施防止扰动孔壁、塌孔、扩孔、卡钻和掉钻及泥浆流失等事故。

  (3)每钻进4~5m应验孔一次,在更换钻头前或容易缩孔处,均应验孔并应做记录。

  (2011年试题)

  (4)排渣过程中应及时补给泥浆。

  (5)冲孔中遇到斜孔、梅花孔、塌孔等情况时,应采取措施后方可继续施工。

  (6)稳定性差的孔壁应采用泥浆循环或抽渣筒排渣,清孔后灌注混凝土之前的泥浆指标符合要求。

  (四)干作业成孔

  1.长螺旋钻孔

  2.钻孔扩底

  (1)钻杆应保持垂直稳固,位置准确,防止因钻杆晃动引起扩大孔径。

  (2)钻孔扩底桩施工扩底孔部分虚土厚度应符合设计要求。

  (3)灌注混凝土时,第一次应灌到扩底部位的顶面,随即振捣密实;灌注桩顶以下5m范围内混凝土时,应随灌注随振动,每次灌注高度不大于1.5m。

  3.人工挖孔

  (五)钢筋笼与灌注混凝土施工要点



二级建造师考试市政实务知识点:钻孔灌注桩基础

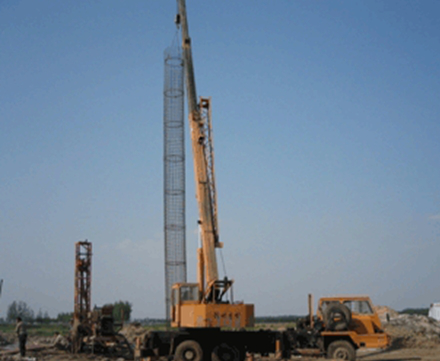

  (1)钢筋笼加工应符合设计要求。钢筋笼制作、运输和吊装过程中应采取适当的加固措施,防止变形。

  (2)吊放钢筋笼入孔时,不得碰撞孔壁,就位后应采取加固措施固定钢筋笼的位置。

  (3)沉管灌注桩内径应比套管内径小60~80mm,用导管灌注水下混凝土的桩应比导管连接处的外径大100mm以上。

  (4)灌注桩采用的水下灌注混凝土宜采用预拌混凝土,其骨料粒径不宜大40mm。

  (5)灌注桩各工序应连续施工,钢筋笼放入泥浆后4h内必须浇筑混凝土。

  (6)桩顶混凝土浇筑完成后应高出设计标高0.5~1m,确保桩头浮浆层凿除后桩基面混凝土达到设计强度。

  (7)当气温低于0℃以下时,浇筑混凝土应采取保温措施,浇筑时混凝土的温度不得低于5℃。当气温高于30℃时,应根据具体情况对混凝土采取缓凝措施。

  (8)灌注桩的实际浇筑混凝土量不得小于计算体积;套管成孔的灌注桩任何一段平均直径与设计直径的比值不得小于1.0。



二级建造师考试市政实务知识点:钻孔灌注桩基础



  (六)水下混凝土灌注

  (1)桩孔检验合格,吊装钢筋笼完毕后,安置导管浇筑混凝土。

  (2)混凝土配合比应通过试验确定,须具备良好的和易性,坍落度宜为180~220mm。



二级建造师考试市政实务知识点:钻孔灌注桩基础



  (3)导管应符合下列要求:

  1)导管内壁应光滑圆顺,直径宜为20~30cm,节长宜为2m。

  2)导管不得漏水,使用前应试拼、试压,试压的压力宜为孔底静水压力的1.5倍。

  3)导管轴线偏差不宜超过孔深的0.5%,且不宜大于10cm。

  4)导管采用法兰盘接头宜加锥形活套;采用螺旋丝扣型接头时必须有防止松脱装置。

  (4)使用的隔水球应有良好的隔水性能,并应保证顺利排出。

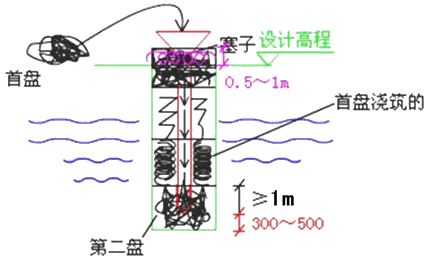

  (5)开始灌注混凝土时,导管底部至孔底的距离宜为300~500mm;导管首次埋入混凝土灌注面以下不应少于1.0m;导管埋入混凝土深度宜为2~6m。

  (6)灌注水下混凝土必须连续施工,并应控制提拔导管速度,严禁将导管提出混凝土灌注面。灌注过程中的故障应记录备案。

  【例题】背景

  某市迎宾大桥工程采用沉入桩基础,承台平面尺寸为5m×30m,布置145根桩,为群桩形式,顺桥方向5行桩,桩中心距为0.8m,横桥方向29排,桩中心距1m,设计桩长15m,分两节预制,采用法兰盘等强度接头。由施工项目部经招标程序选择专业队伍分包打桩作业,在施工组织设计编制和审批中出现了下列事项:

  (1)为了挤密桩间土,增加桩与土体的摩擦力,打桩顺序定为四周向中心打。

  (2)为防止桩顶或桩身出现裂缝、破碎,决定以贯入度为主控制。

  问题:

  (1)分述上述方案和做法是否符合规范的规定,若不符合,请说明。

  【参考答案】

  (1)不符合。

  ①打桩顺序不符合规范规定,沉桩顺序应从中心向四周进行。

  ②以贯入度为主控制不符合规范规定,沉桩时,应以控制桩尖设计高程为主。

  (2)在沉桩过程中,若遇到贯入度剧变,桩身突然发生倾斜、位移或有严重回弹,桩顶或桩身出现严重裂缝、破碎等情况时,应暂停沉桩,分析原因,采取措施。
