移动精讲0107 混凝土坝的构造及作用
知识点:混凝土坝的构造及作用
重力坝的结构特点
重力坝主要依靠自身重量产生的抗滑力维持其稳定性。坝轴线一般为直线,横剖面基本上呈三角形。

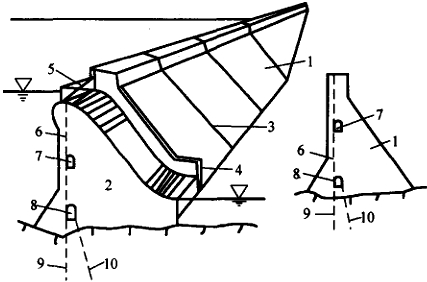

图重力坝示意图
1-非溢流重力坝;2-溢流重力坝;3-横缝;4-导墙;5-闸门;6-坝内排水管;7-检修、排水廊道;8-基础灌浆廊道;9-防渗帷幕;10-坝基排水孔(注意图中各数字所代表的含义)
重力坝的构造
坝顶构造:防浪墙顶高程(max)
正常蓄水位+波浪中心线至正常蓄水位高差+波高+安全超高。
校核洪水位+波浪中心线至校核洪水位高差+波高+安全超高。
重力坝的分缝与止水
横缝 | 重力坝 | 不需接缝灌浆 |
拱坝 | 需接缝灌浆 | |
纵缝 | 铅直缝、斜缝和错缝三种,沿缝面应布设灌浆系统 | |
水平施工缝 | 新老混凝土的水平结合面 |
重力坝的荷载
自重(包括固定设备重);静水压力;扬压力;动水压力;波浪压力;泥沙压力;冰压力;土压力;温度作用;风作用;地震作用等。
