台北101(Taipei 101)(一)

2008-04-02 08:33    【  【打印】【我要纠错】

  竣工日期:2004年

  所 在 地:中国 -> 台湾-> 台北

  设 计 师:李祖原

  图片介绍:

  在1990年代初期,经济部积极推动「亚太营运中心」计划,其中最具代表性的是在北市信义计画区世贸旁设置一个“国际金融中心”。大楼最初计划兴建两座三十层以上的建筑。后来决定改为三栋,中华开发得标后,成立“台北金融大楼股份有限公司”.建筑方面由李祖原建筑师事务所设计,原先的三座大楼的容积合并进一座高楼里,造就现在看到的八节式外型。后於1998.04.14.正式将顶端尖塔由40M增加至60M,总高增加至508M.

  建筑设计大楼为一座多功能101层摩天大楼。台北101为全球首创多节式摩天大楼,第27层至第90层共64层中,每8层为一节,一共8节,每层外墙均外斜7°,加上处处可见的传统风格装饰物,有节节高升,花开富贵的意象。

  大楼分为三个部分:塔楼区、裙楼区及地下室塔楼区,用作办公室的塔楼区即主大楼,裙楼区有6层楼,环绕在塔楼旁,主要为购物中心,室内设计十分华丽。台北101融合了各项先进科技及顶级设备於一身,例如最有名的800吨防风阻尼器,为了外墙外斜而特别设计的结构,观景台採用世界最快的电梯,办公室採用双层高速电梯、防火紧急避难室等。

  相关网站:详细资料地址: 台北信义区

  台北101,英文名TAIPEI 101,前名“台北国际金融大楼”,位於台北市信义计画区南侧,世贸中心旁,总高508M,为一座多功能101层摩天大楼。TAIPEI 101为全球首创多节式摩天大楼,第27层至第90层共64层中,每8层为一节,一共8节,每层外墙均外斜7°,加上处处可见的传统风格装饰物,有节节高升,花开富贵的意象。

  在1990年代初期,经济部积极推动「亚太营运中心」计划,希望能在香港97回归后,能把香港的一些大型的世界级企业(亚太区总部)吸引来台湾,为台湾带来大量的外资。该计划在台湾各地兴建大量的硬体设备,其中最具代表性的是在北市信义计画区世贸旁设置一个“国际金融中心”,容纳大量的金融机构。为此中心设立的大楼,称作「台北国际金融大楼」。

  本大楼最初的计划(1995年时)为兴建两座三十层以上的大型建物。后来(1997年时)决定改採BOT方式。此时的计划改为三栋建筑,金融交易设施及公营金融事业各一栋低层建筑,其他为一栋高层建筑,59层,约290M,将超越新光摩天楼成为北市地标。后在同年7月12号公开招标,由中华开发以比底价高出一倍的206亿8889万的天价得标(即前述的“权利金”)。

  中华开发得标后,成立“台北金融大楼股份有限公司”.建筑方面由李祖原建筑师事务所设计,原先的三座大楼的 容积合并进一座高楼里,造就现在看到的八节式外型,楼高101层,高度为488M.后於1998.04.14.正式将顶端尖塔由40M增加至60M,总高增加至508M,至此方才公开宣称为世界第一高楼。

  此后虽然又发生航高问题及一些小火灾,但最后都解决了。最糟糕的就是2002.03.31.那次大地震,当时钢骨结构约盖到56层的高度,固定在高楼上的四座塔吊(crane,俗称的吊车)中有两座被震了下来,造成5名工人死亡,并有16人轻重伤,两座塔吊一座砸到松智路上,压坏不少车并伤及民众,另一座砸破裙楼屋顶(採光罩)。此次事故迫使市政府勒令塔楼部分停工,直到07.04.才全面复工,使得完工时间延后。

  复工后,台北国际金融大楼於2002.07.18.正式更名为 TAIPEI 101,朝着2003年底裙楼商场开幕的目标继续前进。另外,基於「从哪里跌倒就要从哪里站起来」的理想,全部工程订於2004.03.31.正式完工,2004下半年正式启用。

  TAIPEI 101为世界首创的多节式摩天大楼,由李祖原建筑师设计。李祖原崇尚东方古典艺术,擅长将东方元素与西洋建筑融合为一,TAIPEI 101便是此种概念下的代表作。第27层至第90层共64层中,每8层为一节,一共8节,每八层所组成的倒梯形方块形状来自中国的“鼎”﹔每节顶楼向上展开的弧线,带来蓬勃向上的气氛﹔而向上开展花蕊式的造型,象徵中华文化节节高升及蓬勃发展的经济﹔裙楼顶楼的採光罩,外型就是中国的“如意”﹔为了先前“金融中心”的主题,24~27层的位置有直径近4层楼的方孔古钱币装饰﹔此外还有处处可见的中国传统风格装饰物,在在表现出将中华文化与西方科技融合的理念。

  为了使从未实现过的外斜7°的结构可以成真,在玻璃帷幕墙使用特殊设计的框架,每八楼为一模组,能兼有支撑楼地板重量的作用,且为了应付地震与颱风的摇晃,该框架具有弹性。

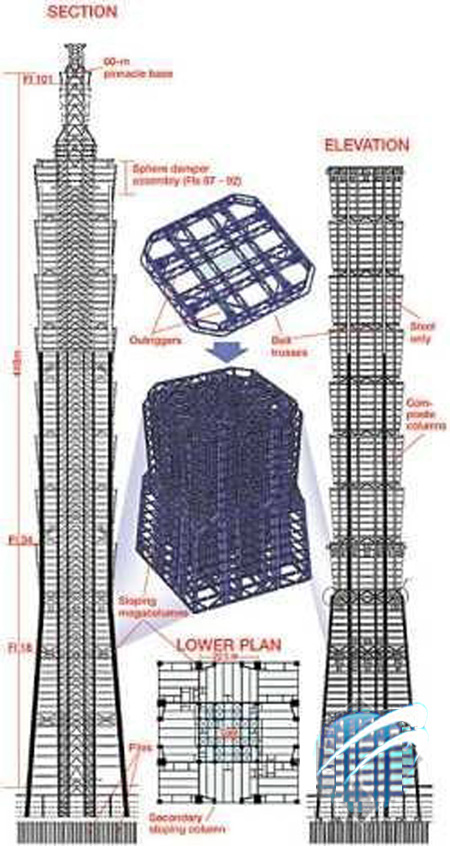

  过去许多摩天大楼的“主干”(也就是最主要的柱子)分布在大楼外墙,像是“筒状的结构”,例如纽约世贸双子星即採这种结构。而TAIPEI 101的主干为大楼内的八支巨柱。前者的造价较便宜,适用於自然环境良好的地区,且较不佔空间,但较不稳固,在911事件中,承受不起飞机冲撞及油料燃烧的高温,於是崩塌。TAIPEI 101的结构较前者稳固的多,且主要支撑设在内部,能使落地式的玻璃帷幕墙360°毫不间断,相当於整层楼是用玻璃包起来的,加上外斜7°的玻璃帷幕墙,更有居高临下之感,创造更开阔的视野,使得每层楼都像是瞭望台。反观纽约世贸,240支钢柱密佈於外墙,使得窗户被隔得又小又窄又长,每扇窗宽度还不及1英尺。

  外斜7°的结构使得每八层楼就会多出一个平台,不仅方便设置洗窗机(不用再从几十楼上吊下来),更重要的是拥有避难平台,方便火灾或是其他灾害时的高楼逃生,这样充裕的避难平台,是传统摩天大楼所做不到的。此外每节底部面积最小的楼层作为设备层(“机房”,放置例如空调主机之类的东西),设备层分散於各办公楼层间自然有他的好处,例如管线不用“跑那么远”之类的,但是就必须处理隔音问题。而传统的摩天大楼设备层是集中於特定几层楼。设备层通常需要通风,外面不能设玻璃帷幕墙,通常会用金属百叶窗,但会有破坏大楼外观的问题﹔TAIPEI 101八层一节的设备层的百叶会被下面那节顶端的“飞簷”遮住,解决了一些美观问题,像这样:

  L 型的裙楼区围绕在塔楼旁,共6层,高63M.裙楼区主要为购物中心,名为TAIPEI 101 MALL,内部设计十分华丽,包括挑高数十米的室内广场.目前裙楼工程已大致完成,将於2003.11.14.盛大开幕.

  为了应付地震及颱风的摇晃,TAIPEI 101拥有世界最大的被动式调谐质量阻尼器(Tuned Mass Damper),此即有名的800吨大钢球,用钢缆从92层吊到约88层楼高度。此球平时用以抵销风力对大楼产生的摇晃,放任其些微摇晃﹔而当剧烈地震或颱风来袭时,它能减轻大楼的摇晃程度(惯性?)。完工后此球将会被装潢得十分华丽,成为88楼景观餐厅的“佈景主题”。

  避难平台四角的金属突起物,有类似避雷针的作用,以防止侧击雷。该金属突起物也有装置航空障碍灯(一般大楼上会闪的小红灯)及大楼装饰灯(白色会闪)的功用。另外,塔顶也会设置大型避雷针。

  为了快速运输上下楼人潮,并减少电梯井数量(节省楼地板面积),TAIPEI 101採用双层电梯,将来尖峰时间要上楼很可能是「往单数楼层请在一楼排队,往双数楼层请在二楼排队」。另外为了使各部电梯“分工”,和其他摩天大楼一样,TAIPEI 101设有“转换层”,分别在35.36F及59.60F,例如往59~84楼要在1.2楼坐直达电梯到59.60楼再“转车”。往35~58楼要在1.2楼坐直达电梯到35.36楼再“转车”,此设计是让每部电梯所停楼层尽量减少,以节省大家的时间。台北新光摩天楼亦有此设计,其16F及31F为转换层。当然,有时转换层用不完整个楼层,所以转换层该层有时也会有出租办公室。

  目前规划从9楼至84楼,扣除设备层及转换层外,其他应该都是出租办公室。为了拥有宽敞的办公空间,楼板与楼板距离四米二,採用储冰式空调,降低尖峰用电量。帷幕墙採双层中空玻璃,经特殊处理可隔绝三分之二热源,节省空调用电。6公分网路高架地板。由台电公司世贸变电所及基信变电所同时供应电力,透过双变电所、双回路方式确保供电品质。并具备紧急供电系统,可达70%的基本需求,预留扩充空间,并能维持30%空调。并在各设备层设有两间大型防火避难室。

  TAIPEI 101拥有双观景台(Observation Floors),由1楼搭乘世界最快的电梯(极速1008M/min),最快可39秒到达89层室内观景台,(90层为设备层,被第一个飞簷遮住的那层),91层另有难得一见的室外露天观景台,图上看到的圆形的那圈是安全围篱。至於91层如何到达目前并无资料。下楼电梯出口於5楼,与上楼错开。

  91层露天观景台以上的楼层面积缩小,91(室内)。92.93.94F长宽约为89F的一半,95F再度缩小,然后逐渐放大,到100F时为最大,又稍缩小,101F稍微放大。

  91~100F预计作为设备层以及给各政府机关例如警政消防放置通信设备以及民间通信设备。身为台北盆地的“最高点”,不放点通讯设备怎么行呢? (91F室内可能有一部分为露天观景台所需空间,例如与89F联络用的电梯及走道之类)

  101F的地板高度为438M,该层为VIP会议厅,挑高十米,故TAIPEI 101全楼ROOF(屋顶)高度为448M.

  101F屋顶至全楼顶端还有60M,包括尖塔底座及半球型装饰,共高7M(官方资料),再来是高53M的尖塔,加起来为60M,此段高度约与91F~101F的57.4M相当。尖塔的截面约为4*4m的正方形。

  1974年,美国芝加哥Sears Tower(常译作西尔斯大楼)以总高442M稳坐世界最高宝座二十余年,直到1998年马来西亚吉隆坡的Petronas Towers落成 (该国国营石油公司的双子星大楼),以下简称PT),总高451.9M被CTBUH认可,才让世界第一高首度出现在美国以外的地方。PT的争取世界第一高成功,使得争世界第一的战火再度点燃,尤其是在亚洲太平洋西岸地区以及中东国家。

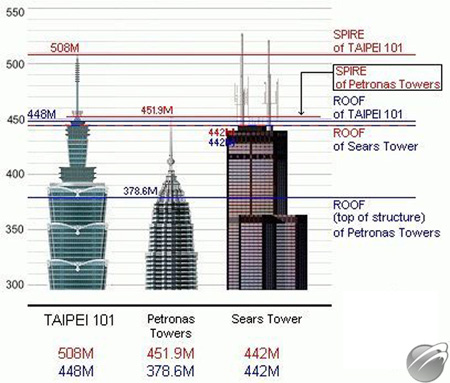

  从右图可以看出PT与Sears Tower的比较,虽然PT的总高达451.9M,但是最高楼层第88层仅达378.6M,加了尖塔也才超过Sears 不到十公尺,这样当然让很多人——尤其是美国人——不满,但是没办法,因为CTBUH认为Sears Tower后来加上去的85.3M高的天线,并不属於原建物的一部分,虽然Sears Tower最高楼层已达442M.所以很多人认为,PT是“官方的世界第一高楼”。

  TAIPEI 101高达508M,是在PT之后第一个成为世界第一高的摩天大楼,也是21世纪第一座世界第一高的摩天大楼,更是世界上首度超越500M的摩天大楼。毫无疑问的,TAIPEI 101的第101层即超越Sears Tower,达到448M的高度,上面的尖塔顶端高达508M,自然也远远超越 Petronas Towers,不管怎么比,都是世界第一高。

  当然,世界各地争世界第一的战火已被点燃,未来十几年内世界各地还会有大量的世界第一计划产生,虽然根据经验这些计划大部分都无法实现,只能说说而已,但是新的世界第一终究还是会出现的。虽然世界第一高的建筑可以被超越,但是这座华丽的高楼将永垂不朽。
