2008年奥运会主体育场8套最经典设计方案(二)

2008-04-08 18:01    【  【打印】【我要纠错】

设计方案五

  设计思想:

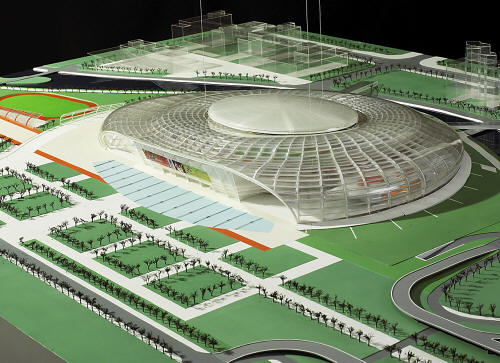

  国家体育场作为奥林匹克公元标志性建筑,且临水而建,因此对于体育场的整体造型,取意于中国古代一种古老的祭祀仪式——“投玉入波”,寓于体育场深远的文化含义,“一石激起千层浪”,暗示奥林匹克精神的无限延续和发扬,使其成为现代都市人们的精神家园。

  基本情况:

  国家体育场的设计以运动员为主。在总图上将运动员的热身场地布置在体育场用地的北侧,靠近体育场内运动员用房,缩短了参赛运动员的走行路线,方便运动员的比赛需要。

  为了满足体育场的综合运营需要,按照“分区设置、功能互补”的原则,在体育长主体建筑的周边适当地布置一些综合开发项目,使体育场的原有设施与周边项目实现功能互补,避免了浪费,也为体育场长期的经营管理提供了多种可能。

  设计对地上与地下空间进行合理分层,在体育长周边有效地划分了各类人行与车行流线,保证了各类不同都能够互不干扰,顺畅地到达体育场。

  人数及坐席分布

  国家体育场赛时座席数为10万个,其中永久座席8万个,临时座席2万个,座席分布非常合理,能保证比赛时内部流线的有条不紊,同时所有座席的视线都经过科学的分析和安排,保证满足观众良好的观演效果要求。赛后临时座席可以拆除,利用所占的空间建设一定的经营性用房,便于赛后的综合开发利用。

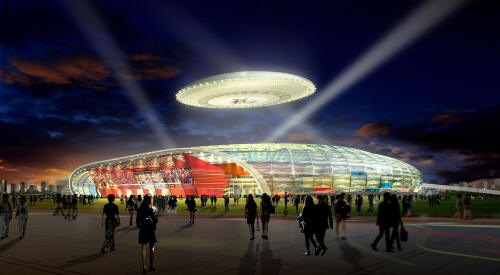

  可开启屋面的特点

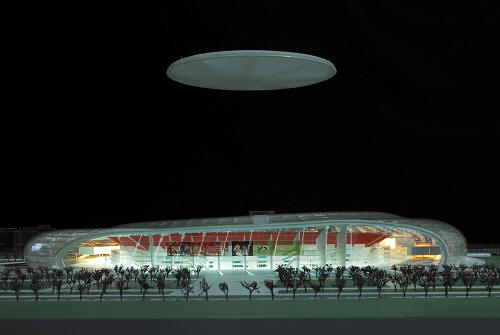

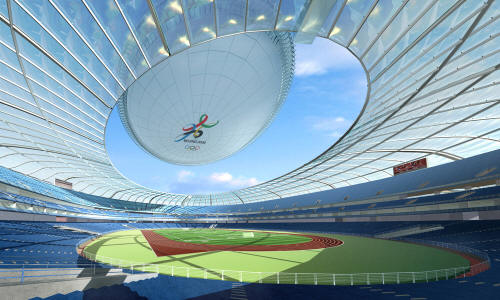

  国家体育场的屋面是世界上独一无二的“浮空开启屋面”,体现了绿色奥运、科技奥运的精神,同时它象征着“开启”和“腾飞”。刚性观光走廊、8根构架式龙骨、隔层网、氦气囊以及外蒙皮等构成了巨大的飞艇,20个由高强度聚乙烯或凯夫拉绳网构成的隔层网来分隔内置的氦气囊和20万立方的氦气为飞艇提供了足够的升力。设计时,对控制、安全、维护等方面经过了仔细的考虑,确保实际使用时的安全可靠。屋顶的飞艇的造型不仅能通过精巧可靠的控制装置来满足体育场顶盖的开启、移动和关闭要求,还能通过浮游在高空达载巨幅广告、宣传以及作为空中观光走廊,为业主提供长期稳定的收益。



  设计方案六

  设计理念:

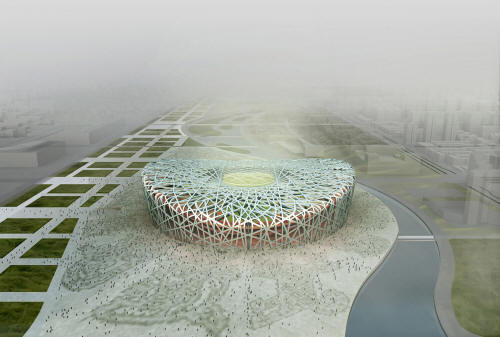

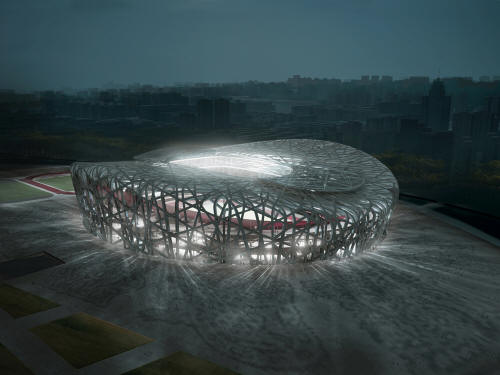

  国家体育场坐落在奥林匹克公园中央区平缓的坡地上,场馆设计如同一个的容器,高地起伏变化的外观缓和了建筑的体量感,并赋予了戏剧性和具有震撼力的形体,国家体育场的形象完美纯净,外观即为建筑的结构,立面与结构达到了完美的统一。结构的组件相互支撑,形成了网络状的构架,它就象树枝编织的鸟巢。体育场的空间效果即具有前所未有的独创性,却又简洁而典雅,它为2008年奥运会树立了一座独特的历史性的标志性建筑。

  体育场就象一个巨大的容器,不论是近看还是远观,都将给人留下与众不同的、永不磨灭的形象,它完全符合国家体育场在功能和技术上的需求,又不同于一般体育场建筑中大跨度结构和数码屏幕为主体的设计手法。体育场的空间效果既具有前所未有的独创性,而又简洁、典雅。体育场的外观为纯粹的结构,立面与结构达到完美的统一。结构的组件相互支撑,形成网络装的构架,其立面、楼梯及屋顶完美有机地融为一体,穿过体育场的网络状构架,人们边进入了体育场环绕看台的宽敞回廊。从这里,人们可以浏览包括通往看台的楼梯在内的整个区域动线。体育场大厅,是一个室内的城市空间,设有餐厅和商店,其作用就如同商业街廊或广场,吸引着人们留恋忘返。

  基本情况:

  体育场外壳采用可作为填充物的气垫膜,使屋顶达到完全防水的要求,阳光可以穿过透明的屋顶满足室内草坪的生长需要。比赛时,看台是可以可以通过多种方式进行变化的,可以满足不同时期不同观众量的要求,奥运期间的20,000个临时座席分布在体育场的最上端,且能保证每个人都能清楚的看到整个赛场。入口、出口及人群流动通过流线区域的合理划分和设计得了完美得到的解决。

  屋顶:

  滑动式的可开启屋顶是体育场结构中必可少的一部分。当它合上时,体育场将成为一个室内的赛场。如同一个容器的盖子,不管屋顶是闭合还是开启,它都是建筑物的基本组成部分。除了一些特定的结构需要外,可开启屋顶的结构基本上也是一个网络状的架构,装上充气垫后,成为一个防水的壳体。



  设计方案七

  设计理念:

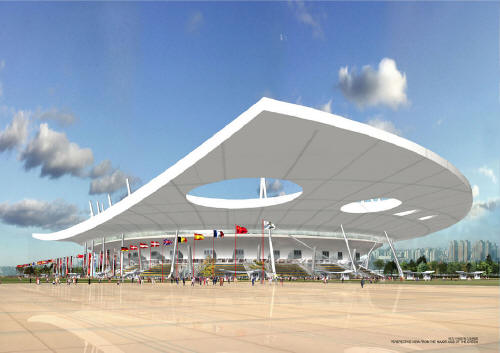

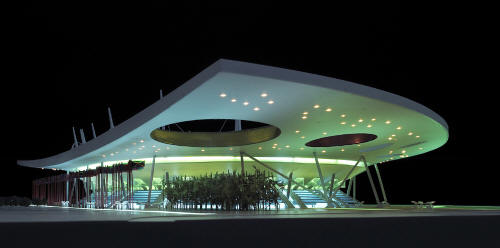

  国家体育场的建筑形式和风格,应当能表达出奥运精神的象征和承办国和主办城市的特有价值。它采用的是“天空”和“大地”的象征形象,屋顶不仅仅是体育场看台的覆盖物,同时也是宇宙的天顶。这一天顶既象征中国哲学理念上的五个基本元素,同时也是奥林匹克的五环。体育场将成为北京市的“市标”。

  基本情况:

  体育场8万个永久性座席设置在最低的环冠上,另外2万个临时座席则布置在永久性座席上部,赛时的10万个座席都能享有最佳的观赛视线。赛后可以将临时座席方便的拆除,空出的空间可以做回廊或者技术用房。

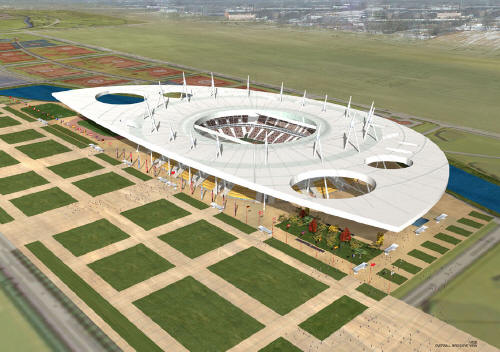

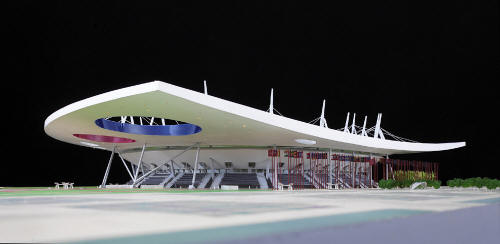

  体育场的固定屋顶最大处达665米 ,固定在一个由18根钢柱组成的结构上,巨型屋顶下面的室外空间可以提供给公众使用,使它成为一个体育、文化、休闲或者娱乐的场所。

  屋顶:

  可开启的屋顶采用半透明材料,将滤掉50%的天然光线,但又可以使足够的自然光进入体育场内部,满足白天的比赛使用,降低人工照明的使用。两个半月型的玻璃屋顶是补充条件,以尽量达到自然照明的目标。由于设计的尺度合理,操作简单,可开启屋顶运做是不会消耗大量的能源。特制的屋顶表面装有太阳能板,可以很大程度上为体育场提供清洁能源。



  设计方案八

  设计理念:

  国家体育场应该是从场内感受到被场外环境包围,而又能从场外体验出场内比赛的激动人心和充满活力,从而创造出一个场内场外相互补充的完整场地空间。采用不同的能源资源,保证起自然采光和通风,并为场馆管理创造一可靠的高效措施,保证其成为世界上顶尖的体育场。

  基本情况:

  奥运期间,设10万座席分布于田径场周围,奥运会后,中间田径场可缩小面积,座椅可向场地内延伸,更接近赛场,通过拆除设在最高层的以及广场北端与东面总共35000个座位,是座位总数量减少至80000个。

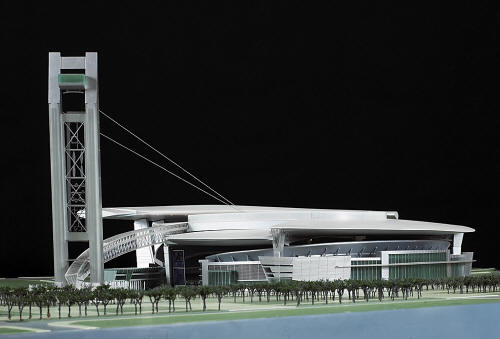

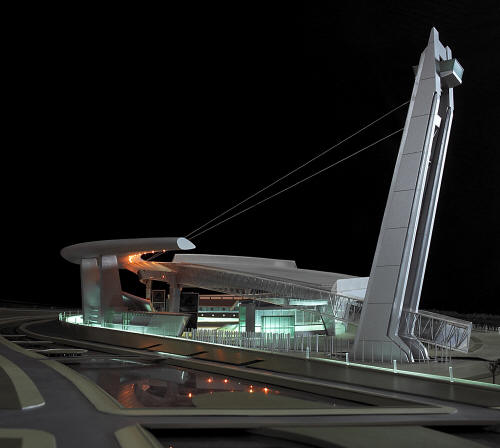

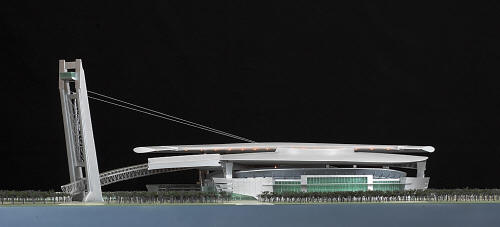

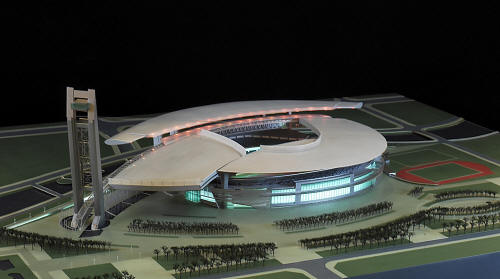

  200米高的生态塔是运动场设计中多项原则中的表现重点或精髓,其上的四大组风车可以产生足够的电能以供高塔以及其附近地区的环境照明,是绿色奥运的具化体现。

  屋顶:

  体育场屋面是有四部分组成的。即高层屋面、活动屋面、西侧南侧低层屋面及北侧低层屋面。活动屋面覆盖整个运动场部分,由安装在弧形18米深纵向三角桁架上的轨道轮车支撑着,关闭时,覆盖整个运动场;开启后,屋面将超越北侧低层屋面并悬挑在外。
