第六期全国BIM技能等级一级试题第五题

2018-06-21 15:14   来源: 建设工程教育网整理 字体: 打印 收藏

  中国图学学会举办的全国BIM技能等级一级考试报考人数较多,应用范围较广,掌握往期试题,熟悉考点难点,是每个考生快速了解考试的必要手段。第六期全国BIM技能等级一级考试试卷如下,供广大考生参考学习,全国BIM技能等级一级考试试卷试题视频解析详见培训课程。

点击咨询课程>>   快速了解课程详细>>   立即购课报名学习>>

全国BIM等级考试学习交流群:813273036

  5.根据以下要求和给出的图纸,创建模型并将结果输出。新建名为“第五题结果输出”的文件夹,将结果文件存于该文件夹;(40分)

  (1)BIM建模环境设置(5分)

  1)以考生文件夹中的“第六期第5题样板”作为基准样板,创建项目文件。(2分)

  2)设置项目信息;①项目发布日期:2015年6月14日;②项目名称:阶梯教室;③项目编号:2015001-1。(3分)

  (2)BIM参数化建模(22分)

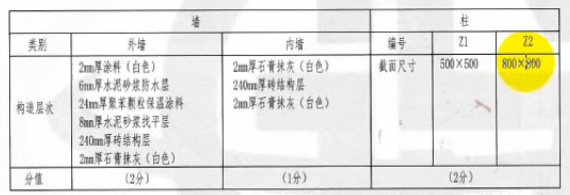

  1)根据给出的图纸创建建筑形体,包括墙、柱、门、窗、屋面板、底部楼板。其中,门窗仅要求尺寸与位置正确。(14分)其中墙、柱参数要求如下表。(5分)

第六期全国BIM技能等级一级考试试卷

  2)设置BIM属性:①为所有门、窗增加属性,名称为“编号”;②根据图纸中的标注,对所有门、窗的“编号”属性赋值。(3分)

  (3)创建图纸(6分)

  1)创建门窗明细表,要求包含类型、宽度、高度、底高度以及合计字段。(2分)

  2)建立AO尺寸图纸,创建并放置平面图E-A立面图,1-1剖面图。(4分)

  (4)模型文件管理(7分)

  1)用“阶梯教室”为项目文件命名,并保存项目文件。(3分)

  2)将创建的图纸导出为AutoCAD2010 DWG文件,将图纸上的视图和链接作为外部参照导出,命名为“平面图参照”。(4分)

图1

图2

图3

图4

图5

第一题 第二题 第三题 第四题 第五题

立即购课视频解析往期试题>>

  以上是第六期全国BIM技能等级一级考试试卷,全国BIM技能等级一级考试培训课程包含往期所有试题解析视频,建设工程教育网携手上海交通大学老师,录制了适合各种基础考生学习的培训课程,帮助大家在短期内掌握BIM应用技能,顺利通过中国图学学会举办的全国BIM技能等级考试,获取由中国图学学会颁发的等级证书,和人社部颁发的培训证书,一考两证,快速咨询证书>>
