第六期全国BIM技能等级一级试题第四题
中国图学学会举办的全国BIM技能等级一级考试报考人数较多，应用范围较广，掌握往期试题，熟悉考点难点，是每个考生快速了解考试的必要手段。第六期全国BIM技能等级一级考试试卷如下，供广大考生参考学习，全国BIM技能等级一级考试试卷试题视频解析详见培训课程。
点击咨询课程>> 快速了解课程详细>> 立即购课报名学习>>
4、创建下图模型，在体量上生成面墙、幕墙系统、屋顶和楼板。要求：1）面墙为厚度为200mm的“常规-200mm面墙”，定位线“核心层中心线”；2）幕墙系统为“网格布局600mmx1000mm（即横向网格间距600mm、竖向网格间距1000mm），网格上均设置竖梃、竖梃均为圆形竖挺50mm半径”；3）屋顶为厚度为400mm的“常规-400mm”屋顶；4）楼板为厚度为150mm的“常规-150mm”楼板。请将模型以“体量楼层”为文件名保存到考生文件夹中。（20分）

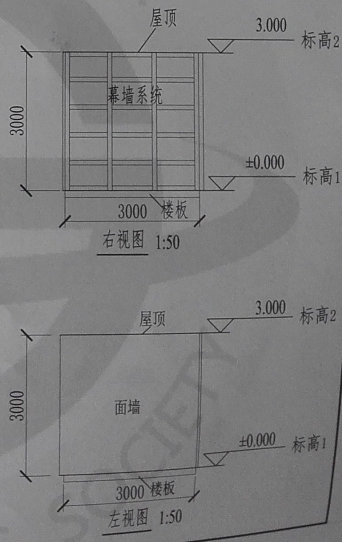

图1

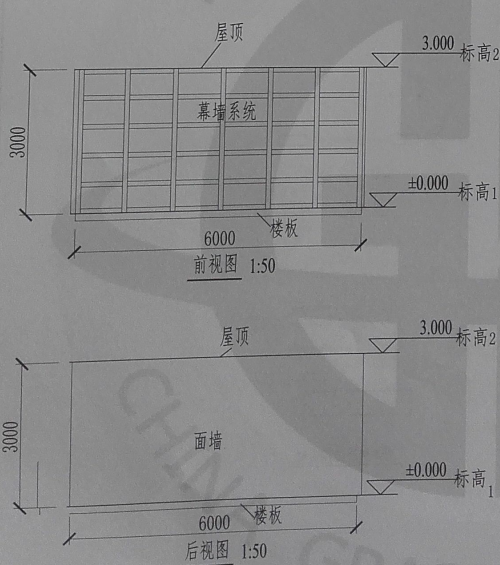

图2
以上是第六期全国BIM技能等级一级考试试卷，全国BIM技能等级一级考试培训课程包含往期所有试题解析视频，建设工程教育网携手上海交通大学老师，录制了适合各种基础考生学习的培训课程，帮助大家在短期内掌握BIM应用技能，顺利通过中国图学学会举办的全国BIM技能等级考试，获取由中国图学学会颁发的等级证书，和人社部颁发的培训证书，一考两证，快速咨询证书>>
